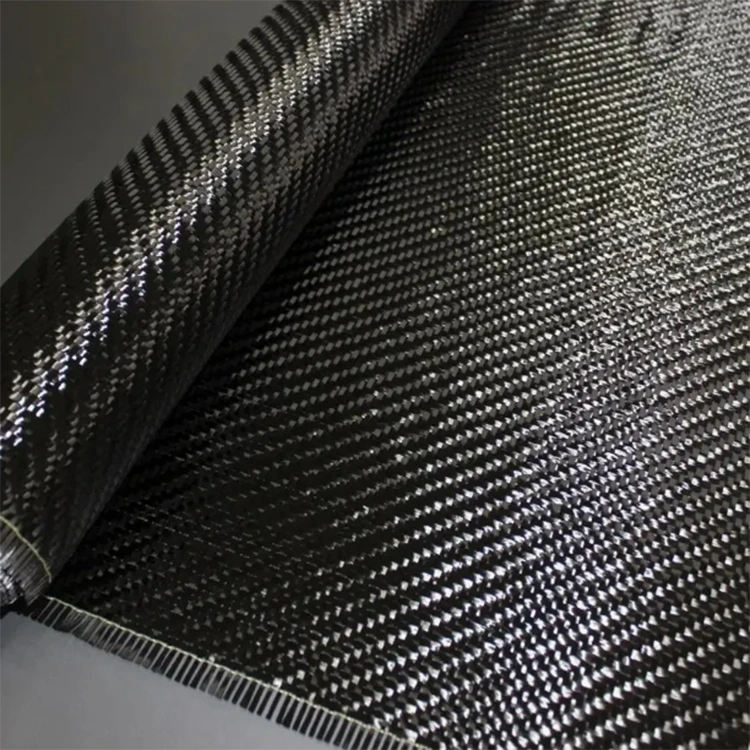

Bir istiqamətli Karbon Fiber Parça

Bir istiqamətli Karbon Fiber Parça bu spesifikasiyada Jacquard toxunmuş konstruksiyada verilir. Toxuculuq prosesi müəyyən bir parça strukturu və səth nümunəsi yaratmaq üçün karbon lifli ipliklərin düzülməsinə nəzarət edir. Standart düz və ya dimi parçadan fərqli olaraq, Jacquard toxuculuq müxtəlif görünən dizaynlar yaratmaq üçün iplik quruluşunu dəyişdirməyə imkan verir.

Kompozit istehsal üçün parça nümunəsi materialın spesifikasiyasının yalnız bir hissəsidir. Karbon lifinin dərəcəsi, parça çəkisi, iplik düzümü, qatran sistemi, laminatın qalınlığı və qəlibləmə şərtləri hazır kompozitin xüsusiyyətlərinə daha çox təsir göstərir. Jacquard konstruksiyası, material seçimi zamanı həm parça strukturu, həm də görünən səth nəzərə alınmalı olduqda ən aktualdır.

Jacquard Karbon Fiber Parça Necə Fərqlidir

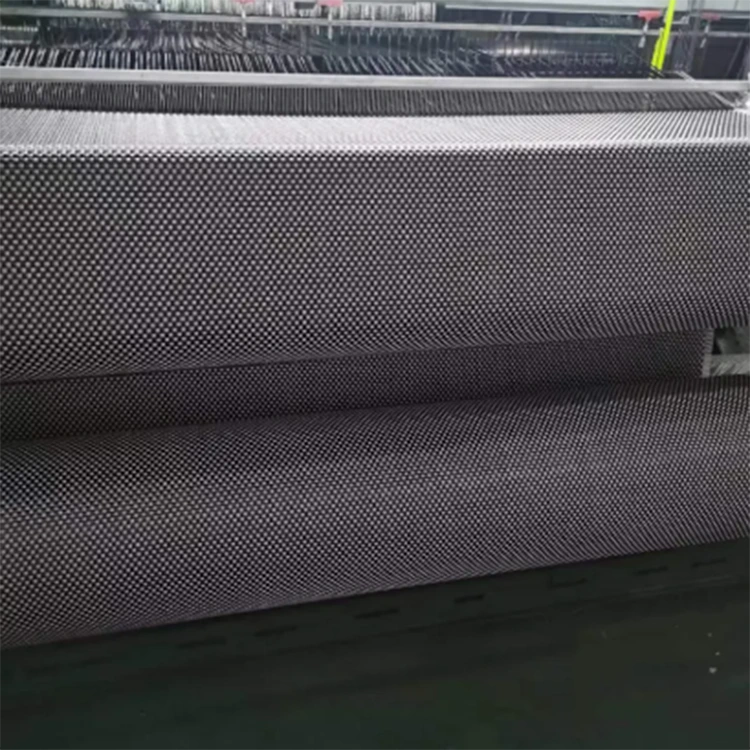

Düz və tünd karbon lifli parçalar nisbətən müntəzəm interlacing naxışlarından istifadə edir. Jakarlı toxuculuq toxuculuq zamanı idarə olunan iplik seçimindən istifadə edir və bu, parçanın xüsusi sahələrinə müxtəlif naxış tərtibatlarına əməl etməyə imkan verir.

Bu, toxunuşun özünü struktur dizaynını əvəz etmədən toxunmuş səthin görünüşünü dəyişdirir. Parça yükdaşıyıcı laminatda istifadə ediləcəksə, komponent tələblərinə uyğun olaraq tələb olunan lif dərəcəsi, parça çəkisi, qatran sistemi və laminat konstruksiyası qurulmalıdır.

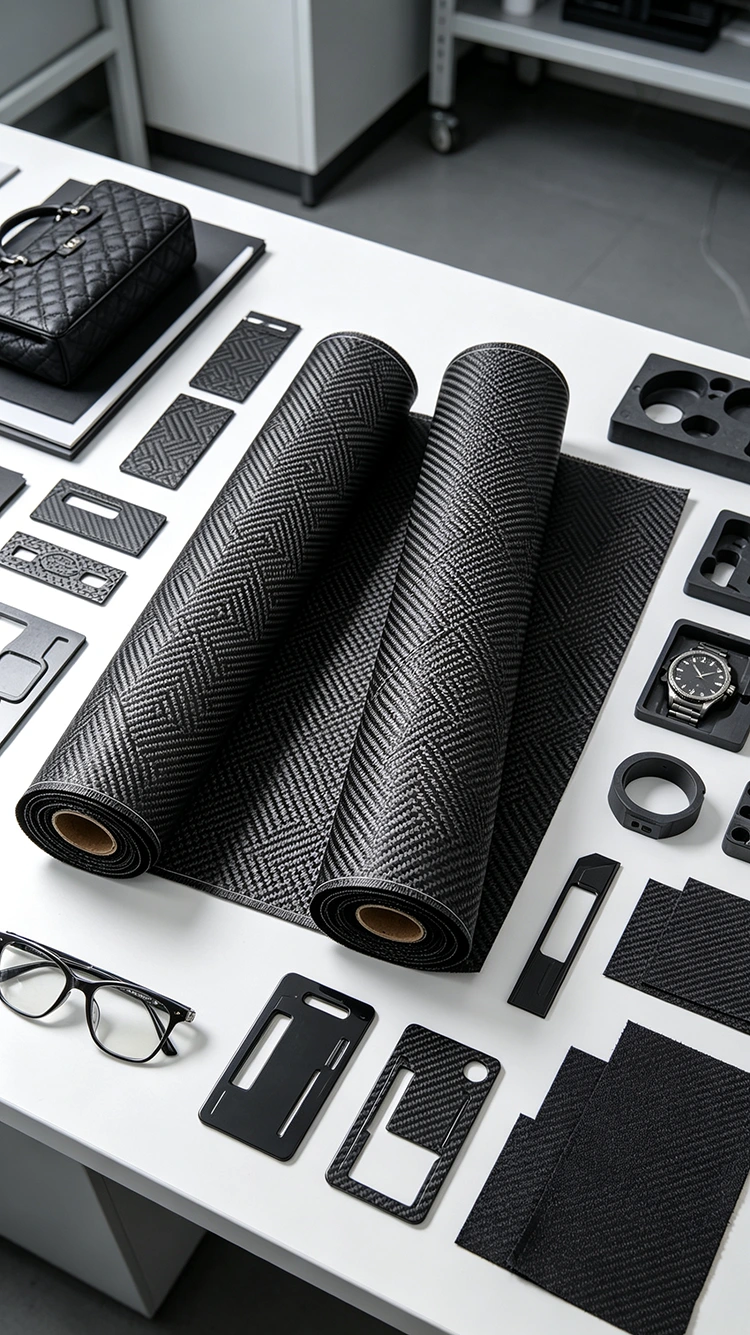

Görünən kompozit hissələr üçün toxunmuş naxış qəlibdən sonra açıq qala bilər və hazır səthin bir hissəsinə çevrilə bilər. Bu, tikintini avtomobil bəzəkləri, idman məhsulları, avadanlıq korpusları və fərdiləşdirilmiş kompozit hissələr kimi komponentlərə uyğun edir.

Kalıplamadan sonra faktiki görünüş də qatran paylanmasından, möhkəmlənməsindən, qəlibin vəziyyətindən və səthin işlənməsindən asılıdır. Quru parçada görünən naxış buna görə də son qəliblənmiş görünüşün təminatı kimi qəbul edilməməlidir.

Jakarlı, Düz və Twill Toxuculuq

Bu parça konstruksiyaları əsasən iplik düzümü və nəticədə yaranan səth nümunəsi ilə fərqlənir. Müvafiq seçim tələb olunan parça davranışından, komponentin həndəsəsindən və bitmiş görünüşündən asılıdır.

Cədvəl mexaniki sıralamadan daha çox tipik vizual və tətbiq fərqlərini təsvir edir. Jacquard parça düz və ya dimi parçadan avtomatik olaraq daha güclü və ya daha sərt deyil. Son kompozit xassələri tam material sistemindən və laminat dizaynından asılıdır.

Kompozit hissə üçün parça seçilməsi

Parça komponentin əsas tələbləri müəyyən edildikdən sonra seçilməlidir. Mühüm mülahizələrə tələb olunan parça çəkisi, eni, səth nümunəsi, örtük, laminat qalınlığı və qəlibləmə üsulu daxildir.

Düz və ya nisbətən sadə bir komponent üçün müntəzəm toxunmuş bir quruluş kifayət ola bilər. Daha mürəkkəb səthlər, həddindən artıq təhrif olmadan kalıbı izləyə bilən bir parça konstruksiya tələb edə bilər. Karbon lifi görünən qalırsa, kəsmə və döşənmə zamanı tələb olunan nümunə də nəzərə alınmalıdır.

Möhkəmləndirmənin istiqaməti ayrı bir dizayn məsələsi olaraq qalır. Toxunmuş səth nümunəsi öz-özünə kompozitin əsas struktur yük istiqamətini təyin etmir. Xüsusi istiqamətli yüklü hissələr üçün laminat tələb olunan lif istiqamətləri və qat düzümü ətrafında dizayn edilməlidir.

Görünən Səth Tələbləri

Karbon lifli parça görünəndə qaldıqda, bitişik parçalar arasındakı tutarlılıq vacib olur. Kəsmə istiqaməti, parça gərginliyi və düzülmə zamanı işləmə, xüsusən də əyri səthlərdə naxışın düzülməsinə təsir göstərə bilər.

Kalıbın səthi və qatran sistemi də quruduqdan sonra görünüşünə təsir göstərir. Qatran axını, konsolidasiya və ya səthin işlənməsi ardıcıl olaraq idarə olunmazsa, vahid quru parça nümunəsi yenə də fərqli vizual nəticə verə bilər.

Struktur Tələblər

Struktur komponentlər üçün parça karbon lif dərəcəsi, qatran sistemi, lif tərkibi və laminat cədvəli ilə birlikdə qiymətləndirilməlidir. Jacquard nümunəsi struktur uyğunluğunu müəyyən etmək üçün əsas əsas kimi istifadə edilməməlidir.

Tipik Tətbiqlər

Avtomobil komponentləri

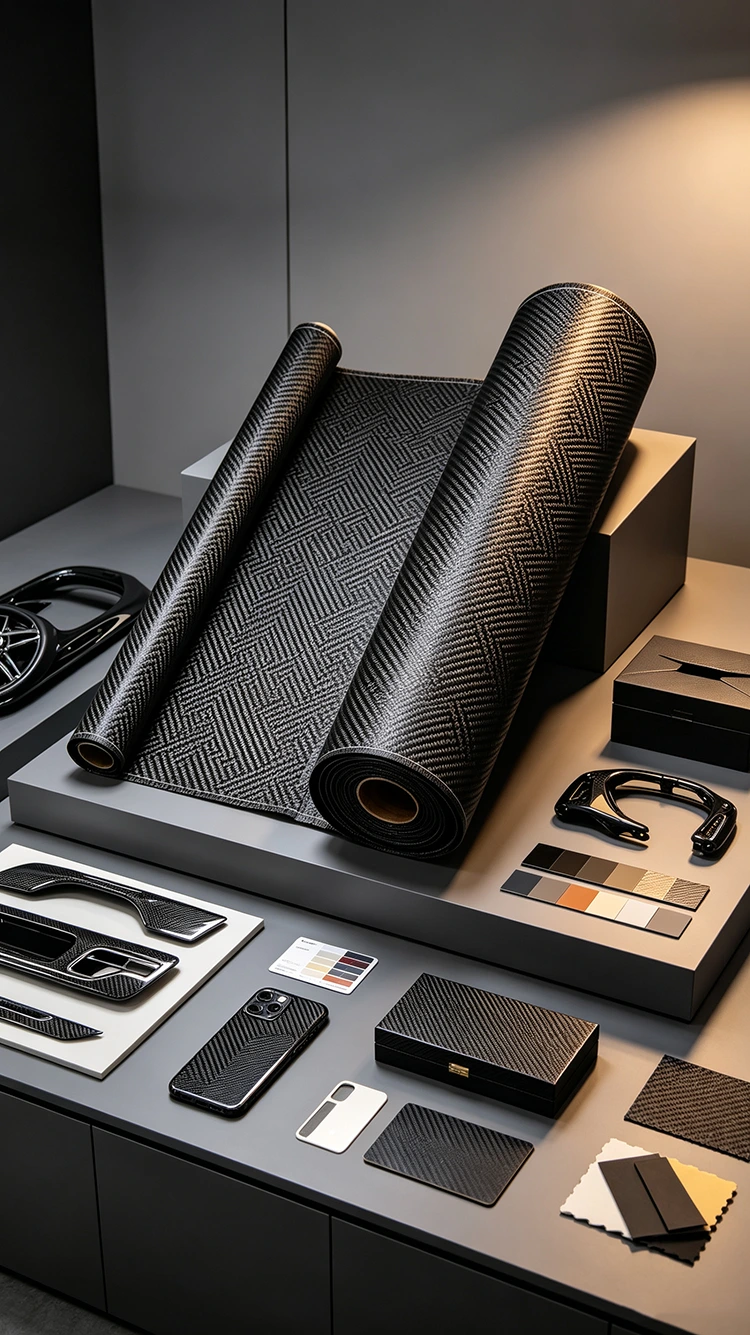

Jacquard karbon lifli parça görünən daxili bəzəklər, dekorativ panellər, avadanlıq örtükləri və toxunmuş səthin hazır görünüşün bir hissəsini təşkil etdiyi digər komponentlər üçün nəzərdə tutula bilər. Parça spesifikasiyası formalaşdırma həndəsəsinə və tələb olunan səthə uyğun olmalıdır.

İdman Avadanlıqları

Velosiped komponentləri, raket strukturları, avarlar və aksesuarlar kimi idman məhsulları qəlibdən sonra səth naxışının saxlanıldığı görünən karbon lifli parçadan istifadə edə bilər. Lazım olan parça çəkisi və laminat konstruksiyası fərdi komponentdən asılıdır.

Elektron Avadanlıq

Material tətbiqin mexaniki və ölçü tələblərinə cavab verdikdə seçilmiş korpuslar və avadanlıq strukturları karbon lifli parçanı birləşdirə bilər. Karbon lifi elektrik keçiricidir, ona görə də materialın elektron birləşmələr ətrafında istifadə edildiyi yerlərdə izolyasiya və elektromaqnit tələbləri nəzərdən keçirilməlidir.

Fərdi Kompozit Məhsullar

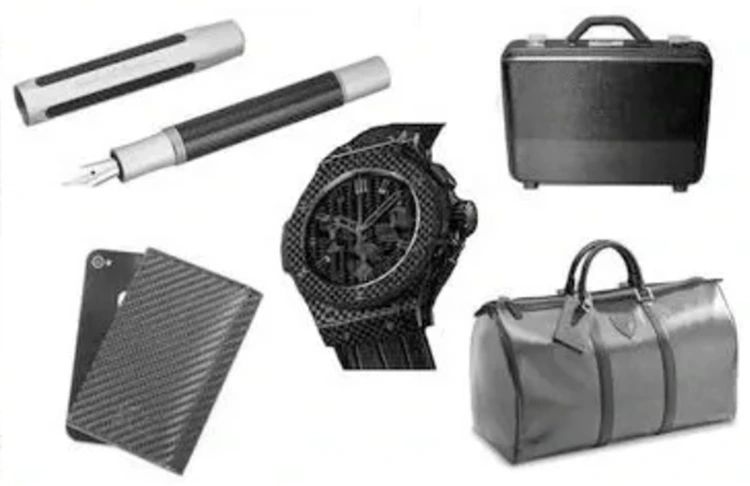

Xüsusi toxunmuş naxış tələb olunduqda fərdiləşdirilmiş kompozit hissələr Jacquard parça istifadə edə bilər. İstehsaldan əvvəl parçanın yalnız görünüşü ilə müəyyən edilməməsi əvəzinə naxış, parça çəkisi, ölçülər, qatran sistemi və qəlibləmə prosesi birlikdə təsdiqlənməlidir.

Material məlumatı

Emal və Səthi bitirmə

Toxunmuş karbon lif komponentinin son görünüşü bütün qəlibləmə prosesindən təsirlənir. Parçanın yerləşdirilməsi, qatran axını, konsolidasiya təzyiqi, qəlibin səthi və bərkitmə şəraiti bütün hissə qəlibdən ayrıldıqdan sonra toxunuşun görünmə tərzini dəyişə bilər.

Görünən karbon lifli səthləri olan komponentlər üçün parça kəsmə və düzülmə zamanı diqqətlə işlənməlidir. Həddindən artıq uzanma və ya hərəkət iplik quruluşunu poza bilər və nümunənin görünən təhrifinə səbəb ola bilər.

Kalıplamadan sonra şəffaf bir örtük tətbiq edilərsə, onun qalınlığı, səth vəziyyəti və kompozitlə uyğunluğu da nəzərə alınmalıdır. Beləliklə, hazır görünüş yalnız toxunma üsulu ilə deyil, parça və sonrakı emal mərhələləri ilə müəyyən edilir.

İstifadə və Xidmət Mülahizələri

Kalıplamadan əvvəl, karbon lifli parça müvafiq material sisteminin tələblərinə uyğun olaraq saxlanmalı və işlənməlidir. Qurumuş kompozitə daxil edildikdən sonra xidmət şərtləri əsasən qatran sistemi, laminat dizaynı, iş mühiti və yükləmə şərtləri ilə müəyyən edilir.

Görünən karbon lif komponentləri üçün müntəzəm təmizləmə səth örtüyünə və ya qatrana təsir edə biləcək lazımsız aşınma və aqressiv kimyəvi maddələrdən qaçınmalıdır. Temperaturun təsiri bitmiş kompozit sistem üçün müəyyən edilmiş həddlər daxilində qalmalıdır.

Səthdəki cızıqlar mütləq struktur çatışmazlığını göstərmir. Bununla belə, komponentin struktur funksiyası olduqda krekinq, təbəqələşmə, əhəmiyyətli zərbə zədələnməsi və ya açıq möhkəmləndirmə qiymətləndirilməlidir.

When Should a Carbon Fiber Component Be Inspected?

Hər bir karbon lifli kompozit komponent üçün universal yoxlama və ya dəyişdirmə intervalı yoxdur. Müvafiq texniki xidmət cədvəli hissənin dizaynından, iş mühitindən, yükləmə şərtlərindən və istehsalçının tələblərindən asılıdır.

Görünən əlamətlərə xüsusi diqqət yetirilməlidir, məsələn:

· Laminatın çatlaması

· Delaminasiya və ya ayrılma

· Ciddi təsir zədəsi

· Səthin pozulması nəticəsində yaranan lifə məruz qalma

· Struktur bütövlüyünün itirilməsi

· Qoruyucu örtüyün ciddi şəkildə korlanması

Təhlükəsizliyi baxımından kritik hissələrin təftişi və dəyişdirilməsi ilə bağlı qərarlar ümumi xidmət müddətinin qiymətləndirilməsinə deyil, hazır məhsul üçün müəyyən edilmiş texniki xidmət tələblərinə uyğun olmalıdır.

Tez-tez verilən suallar

Bir istiqamətli Karbon Fiber Parça nədir?

Bu məhsulun spesifikasiyasında bir istiqamətli Karbon Fiber Parça müəyyən edilmiş səth nümunəsi ilə toxunmuş karbon lifli material istehsal etmək üçün Jacquard toxuculuq üsulundan istifadə edir. İpliyin dəqiq düzülüşü, parça çəkisi və struktur xüsusiyyətləri materialın spesifikasiyası ilə təsdiqlənməlidir.

Jacquard dimi karbon lifindən nə ilə fərqlənir?

Twill adi diaqonal interlacing modelindən istifadə edir, Jacquard toxuculuq isə iplik düzümündə və görünən naxış dizaynında daha çox variasiyaya imkan verir. Fərq, mexaniki performansda avtomatik fərqdən çox, ilk növbədə parça konstruksiyasında və görünüşündədir.

Jacquard karbon lifi struktur kompozitlər üçün uyğundurmu?

O, kompozit hissələrə daxil edilə bilər, lakin struktur uyğunluğu karbon lifinin dərəcəsi, parça çəkisi, qatran sistemi, lif oriyentasiyası və laminat dizaynından asılıdır. Jacquard toxuculuq üsulu yalnız hazır komponentin mexaniki xüsusiyyətlərini təyin etmir.

Jacquard naxışını fərdiləşdirmək olarmı?

Naxışın mövcudluğu toxuculuq spesifikasiyası və istehsal tələblərindən asılıdır. Fərdi sorğuya tələb olunan nümunə, parça çəkisi, ölçülər və qiymətləndirmə üçün nəzərdə tutulan tətbiq daxil edilməlidir.

Avtomobil interyeri üçün uyğundurmu?

Toxunmuş səthin bitmiş görünüşün bir hissəsi olduğu görünən karbon lifi bəzəkləri, panellər, dekorativ komponentlər və digər avtomobil tətbiqləri üçün nəzərdə tutula bilər. Material və qəlibləmə prosesi komponent tələblərinə uyğun olaraq yoxlanılmalıdır.

Jacquard karbon fiber kompozit nə qədər davam edir?

Hər bir bitmiş hissəyə tətbiq olunan vahid xidmət müddəti dəyəri yoxdur. Xidmət müddəti qatran sistemindən, laminat konstruksiyasından, ətraf mühitə məruz qalmadan, temperaturdan, yükləmə şərtlərindən və texniki xidmətdən asılıdır.

Görünən karbon lif hissələri necə saxlanılmalıdır?

Səthi təmiz saxlayın və lazımsız aşınma və ya aqressiv kimyəvi maddələrdən qaçın. Qoruyucu örtük varsa, onun vəziyyəti də izlənilməlidir, çünki səth örtüyünün çatışmazlığı kompozitin görünüşünə və qorunmasına təsir göstərə bilər.

Bitmiş komponent nə vaxt dəyişdirilməlidir?

Dəyişdirmə hazır komponentin faktiki vəziyyətinə və texniki xidmət tələblərinə əsaslanmalıdır. Çatlama, təbəqələşmə, əhəmiyyətli zərbə zədələnməsi və ya struktur bütövlüyünün itirilməsi sabit xidmət illərindən daha uyğun göstəricilərdir.
