Twill Toxuma Karbon Fiber Parça

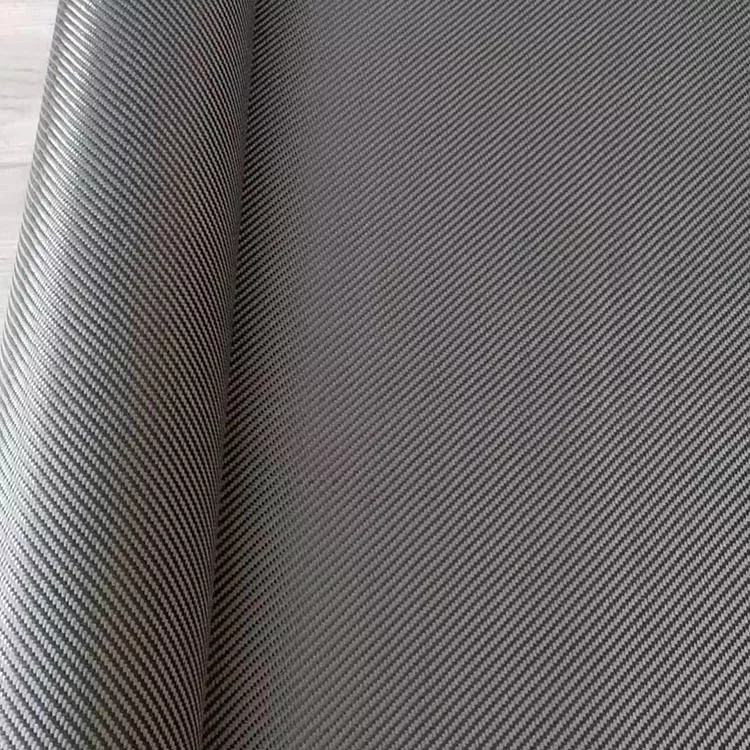

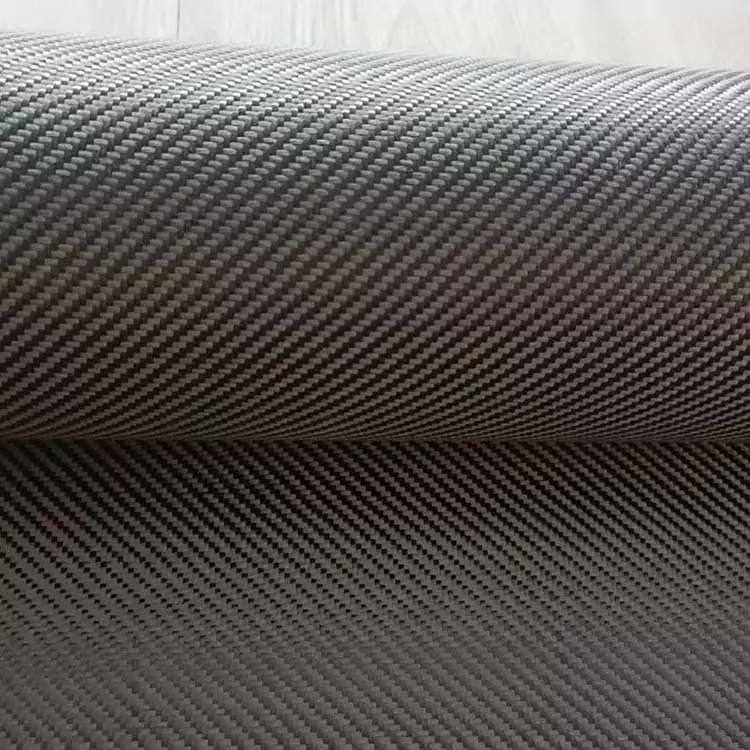

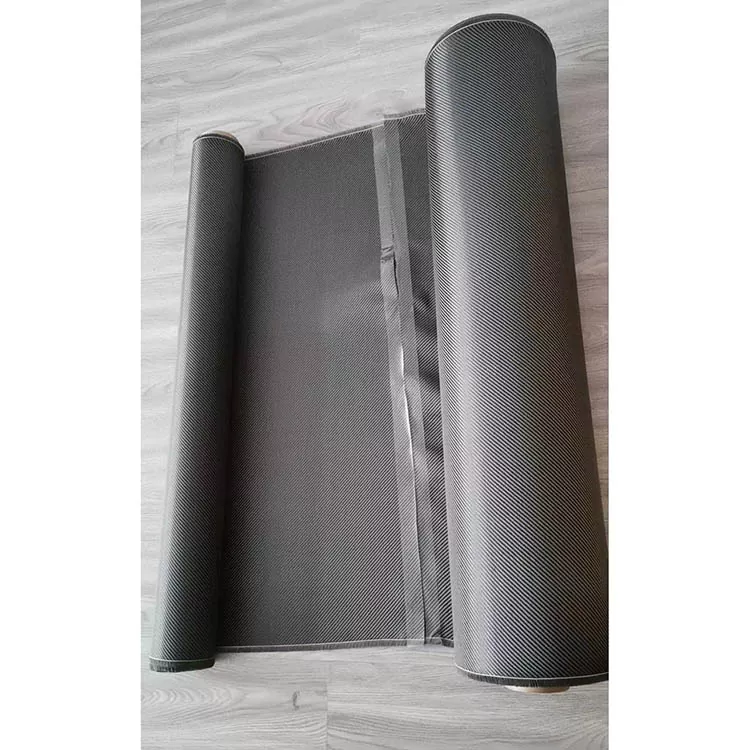

Twill Weave Carbon Fiber Fabric, çapraz səth nümunəsi yaratmaq üçün çözgü və arğac iplərinin bir-birinə bağlandığı toxunmuş möhkəmlətmədir. Sadə toxunuşla müqayisədə, interlacing strukturu iplər arasında daha çox hərəkət etməyə imkan verir ki, bu da tikiş zamanı parçanın orta əyriləri izləməsinə kömək edə bilər. Eyni diaqonal naxış ümumiyyətlə karbon lif səthinin görünən şəkildə qaldığı qəliblənmiş hissələrdə də saxlanılır.

Toxuculuq materialın spesifikasiyasının yalnız bir hissəsidir. Karbon lif dərəcəsi, sahə çəkisi, qatran sistemi və laminat konstruksiyası parçanın hazır kompozitə necə töhfə verdiyini müəyyənləşdirir, qəlib həndəsəsi və formalaşdırma prosesi isə istehsal zamanı onun necə idarə oluna biləcəyinə təsir göstərir.

Twill Strukturu Nə Dəyişir

Til konstruksiyasında bir-birinə bağlanan nöqtələr düz toxunuşun təkrarlanan tək-tək, bir-altı naxışını yaratmaq əvəzinə parça üzərində tədricən hərəkət edir. Bu, parça əyri səth üzərində yerləşdirildikdə ipliklərin bir-birinə nisbətən yerdəyişməsi üçün daha çox sərbəstlik verir.

Konturları dəyişən hissələrdə fərq daha nəzərə çarpır. Bəzi müstəvi hərəkətləri yerləşdirə bilən parça, daha sıx birləşmiş konstruksiyaya nisbətən orta əyri ətrafında yerləşdirmək daha asan ola bilər. Ancaq bu, hər dimi parçanın eyni şəkildə örtüləcəyi demək deyil. İpliyin ölçüsü, parça çəkisi, toxunma sıxlığı və səthin həndəsəsi nəticəyə təsir göstərir.

Sıx radiuslar və ya dərin üçölçülü formalar üçün formalaşdırma sınağı faydalıdır, çünki yerli büzüşmə və ya iplik təhrifini yalnız həqiqi həndəsə ilə dəqiq qiymətləndirmək olar.

Görünən səthlər üçün diaqonal örgü

Diaqonal naxış dimi karbon lifli parçanın ən tanınan xüsusiyyətlərindən biridir. Müalicə olunan laminat şəffaf bir örtüklə tamamlandıqda, toxunma komponentin səthində görünə bilər.

Kəsmə və yatırma zamanı naxış istiqamətinə nəzarət etmək lazımdır. İki parça bölməsi fərqli istiqamətlərə uyğun gələrsə, diaqonal xətlər birləşmə boyunca bərabər şəkildə davam etməyəcəkdir. Görünən panellərdə, qəlibləmədən əvvəl kəsmə planı və təbəqənin yerləşdirilməsi nəzərə alınmalıdır.

Son görünüş də qatran paylanması, konsolidasiya və səthin işlənməsindən təsirlənir. Quru parçada görünən naxış, laminatın qəliblənməsindən və örtülməsindən sonra təyinatda dəyişə bilər.

Əyri Komponentlərdə Twilldən istifadə

Twill parça adətən tam düz olmayan komponentlərdə, o cümlədən trim parçaları, korpuslar, velosiped hissələri, motosiklet komponentləri və idman avadanlıqlarında istifadə olunur.

Səth nisbətən açıq olduqda parça daha böyük parça kimi kəsilə bilər və ya həndəsəsinin daha kəskin dəyişdiyi kiçik hissələrə bölünə bilər. Daha böyük parçalar oynaqların sayını azaldır, lakin quraşdırma zamanı daha çox düzəliş tələb edə bilər. Kiçik parçalar yerli konturları daha asan təqib edə bilər, lakin birləşmələri diqqətlə yerləşdirmək lazımdır.

Görünən karbon səthi üçün kəsmə nümunəsi diaqonal toxunuşun istiqamətini də nəzərə almalıdır. Davamlı vizual nümunə tələb olunduqda bitişik parçalar arasında eyni oriyentasiyanın saxlanması vacib ola bilər.

Spesifikasiya

İstehsal üçün Material Spesifikasiyası

Lazım olan parça çəkisi adətən hədəf laminat qalınlığı və qəlibləmə üsulu ilə birlikdə nəzərə alınır. Daha aşağı sahə çəkisi daha çox fərdi qatlardan istifadə etməyə imkan verir, daha ağır parça isə müəyyən bir laminat qalınlığı üçün lazım olan təbəqələrin sayını azalda bilər.

Karbon lif dərəcəsi də toxunuşdan ayrıca göstərilməlidir. Eyni twill konstruksiyası müxtəlif lif dərəcələri ilə istehsal edilə bilər və nəticədə kompozit xassələri eyni olmayacaqdır.

Qatran uyğunluğu başqa bir istehsal məsələsidir. Yaş lay-up, vakuum infuziya, sıxılma qəlibləmə və prepreg emal, qatran axını, konsolidasiya və işləmə üçün fərqli tələblərə malikdir. Buna görə də parça yalnız görünüşü ilə deyil, faktiki prosesə uyğunlaşdırılmalıdır.

Material Sorğu üçün Təmin Edilməli Məlumat

Əsas material tələbləri aydın şəkildə ifadə edildikdə, istehsal sorğusunu qiymətləndirmək daha asandır. Müvafiq məlumatlara aşağıdakılar daxildir:

· Twill toxuculuq konstruksiyası

· Karbon lifi dərəcəsi

· Kumaş çəkisi / GSM

· Tələb olunan en və rulon uzunluğu

· Hədəf qalınlığı və ya laminat qalınlığı

· Qətran sistemi

· Qəsmə prosesi

· Komponent həndəsəsi

· Görünən səth tələbləri

Əgər material mövcud parçanı əvəz edirsə, mövcud spesifikasiya vərəqi və ya nümunə də istinad kimi istifadə edilə bilər. Bu, xüsusilə yeni materialın müəyyən edilmiş kəsmə, yerləşdirmə və ya qəlibləmə prosesinə uyğun olması lazım olduqda faydalıdır.

Tətbiqlər

Twill Weave Karbon Fiber Parça, parçanın formalı səthləri yerləşdirməsi və ya müəyyən toxunmuş görünüş təmin etməsi lazım olan qəliblənmiş kompozit hissələrdə istifadə olunur.

Avtomobil tətbiqlərinə daxili bəzəklər, panellər, örtüklər və digər karbon lif komponentləri daxildir. Velosiped və motosiklet hissələri parçanın qəlib səthini izləməsi lazım olan əyri hissələrdə toxunmuş armaturdan istifadə edə bilər.

Avarlar, raketlər və digər qəliblənmiş strukturlar kimi idman avadanlıqları da materialı laminatın bir hissəsi kimi birləşdirə bilər. Sənaye avadanlıqları və korpuslar seçilmiş laminatla tələb olunan mexaniki və ölçülü xassələrin əldə oluna biləcəyi toxunmuş karbon lifindən istifadə edə bilər.

Elektrik qurğularına yaxın olan elektron korpuslar və ya komponentlər üçün izolyasiya və torpaqlama tələblərini təyin edərkən karbon lifinin elektrik keçiriciliyi nəzərə alınmalıdır.

Tez-tez verilən suallar

Twill Weave Karbon Fiber Parça nədir?

Bu, twill interlacing strukturu ilə hazırlanmış karbon lifdən toxunmuş möhkəmlətmədir. İplik quruluşu diaqonal səth nümunəsi yaradır, faktiki materialın spesifikasiyası isə karbon lifinin dərəcəsi, parça çəkisi və konstruksiyadan asılıdır.

Dimi düz toxunuşdan nə ilə fərqlənir?

Twill və düz toxunuşda müxtəlif ipliklərin interlacing ardıcıllığından istifadə olunur. Twill diaqonal bir naxışa malikdir və ümumiyyətlə daha çox iplik hərəkətinə imkan verir, düz toxunuş isə daha sıx təkrarlanan üst-altı quruluşa malikdir. Onların uyğunluğu komponentin həndəsəsindən və istehsal prosesindən asılıdır.

2×2 twill nə deməkdir?

2×2 ipliklərin təkrarlanan ardıcıllıqla ikidən və ikinin altından keçdiyi xüsusi bir iplik konstruksiyasını təsvir edir. Layihə bu tikintini tələb edirsə, toxunma materialın spesifikasiyasında təsdiqlənməlidir.

Dırnaqlı parça əyri qəliblərdə istifadə edilə bilərmi?

Bəli. O, orta əyriləri və dəyişən konturları yerləşdirə bilər, lakin faktiki örtük parça çəkisindən, iplik quruluşundan və qəlib həndəsəsindən asılıdır. Formalaşdırıcı sınaq mürəkkəb və ya dar radiuslu hissələr üçün faydalıdır.

Görünən karbon lif hissələri üçün istifadə edilə bilərmi?

Bəli. Diaqonal toxunma qəlibləmə və səthi bitirdikdən sonra görünə bilər. Kəsmə və düzülmə zamanı vahid naxış tələb olunduqda ardıcıl parça oriyentasiyası vacibdir.

Parçanın çəkisi və ölçüləri fərdiləşdirilə bilərmi?

Bəli. Parça çəkisi, eni, uzunluğu və əlaqəli spesifikasiyalar komponentə və istehsal prosesinə görə müəyyən edilə bilər.

Kotirovka üçün hansı məlumat lazımdır?

Faydalı məlumatlara toxunma konstruksiyası, karbon lif dərəcəsi, GSM, eni, rulonun uzunluğu, miqdarı, tətbiqi və qəlibləmə prosesi daxildir. Görünən hissələr üçün tələb olunan səth örtüyü və naxış istiqaməti də göstərilməlidir.

Nümunə istehsaldan əvvəl qiymətləndirilə bilərmi?

Nümunənin qiymətləndirilməsi, parçanın örtüyə, qatran uyğunluğuna, səthin görünüşünə və ya xüsusi istehsal üsulu ilə emal davranışına görə yoxlanılması lazım olduqda nəzərdən keçirilə bilər.

Dimi örgü daha yüksək güc deməkdirmi?

Xeyr. Təkcə toxuculuq konstruksiyası bitmiş kompozitin möhkəmliyini və ya sərtliyini təyin etmir. Bu xüsusiyyətlər karbon lifindən, parça çəkisindən, qatran sistemindən, lifin oriyentasiyasından, lifin həcmindən, laminatın qalınlığından və emal şərtlərindən asılıdır.
