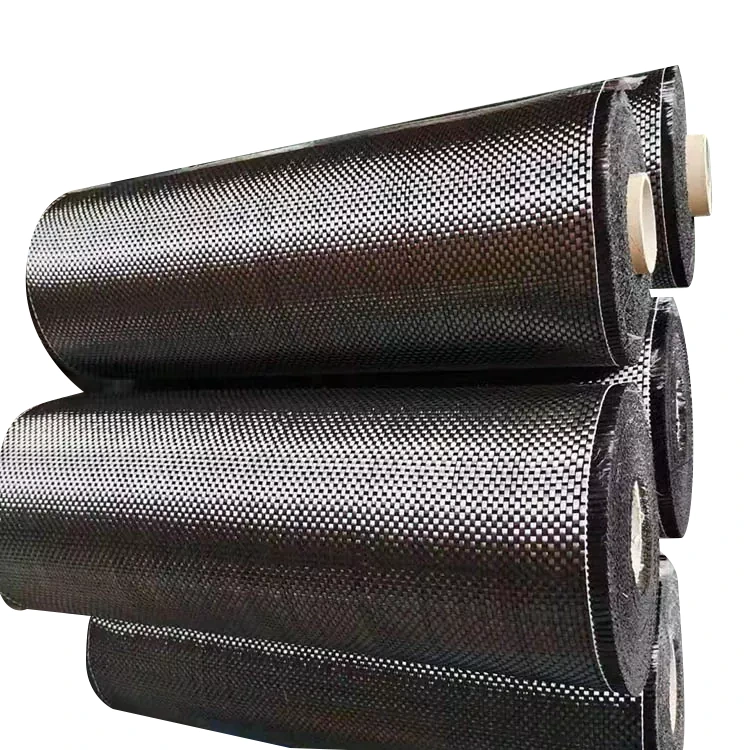

Düz toxunuşlu Karbon Fiber Parça

Düz Toxuculuq Karbon Fiber Parça, müntəzəm toxunmuş bir quruluş yaratmaq üçün çözgü və arğac ipliklərinin sadə üst-üstə çarpazlanmasından istifadə edir. Təkrarlanan kəsişmə nöqtələri parçaya sabit səth verir ki, onu müəyyən etmək, kəsmək və kompozit döşəmə zamanı yerləşdirmək nisbətən asandır. Çözgü və arğac istiqamətləri də vizual olaraq aydındır ki, bu da istehsal qruplarına çoxsaylı qatlar hazırlayarkən nəzərdə tutulan oriyentasiyanı saxlamağa kömək edir.

Kompozit istehsal üçün bu müntəzəm quruluş, materialın bir hissədən digərinə ardıcıl şəkildə idarə edilməsi lazım olduqda faydalıdır. Parçanın çəkisi, karbon lifinin dərəcəsi, iplik sayı, eni və qatran uyğunluğu hələ də ayrıca göstərilməlidir, çünki toxuculuq nümunəsi təkcə hazır laminatın mexaniki xüsusiyyətlərini müəyyən etmir.

How Plain Weave Affects Fabric Handling

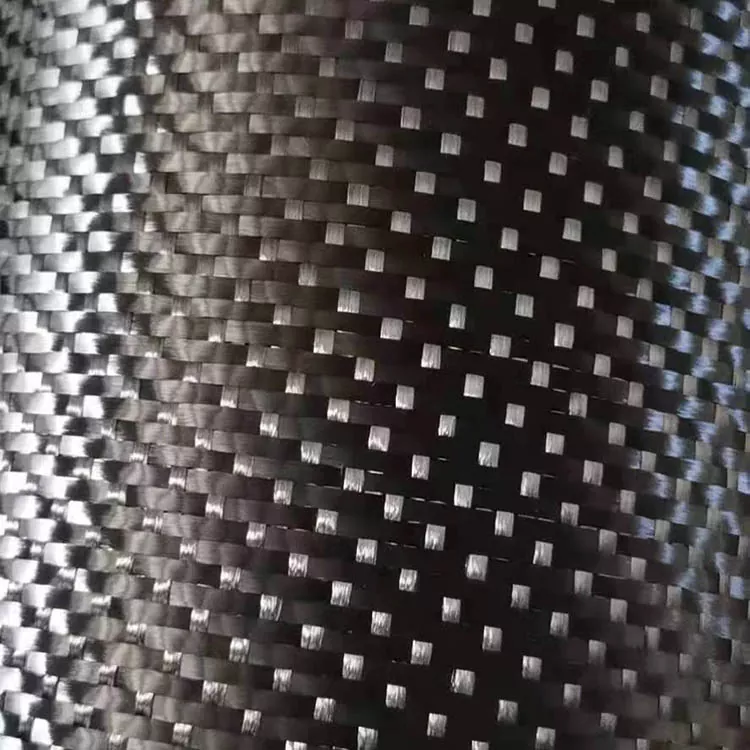

Düz toxunuşda, hər bir çözgü ipliyi ardıcıl arğac ipliklərinin üstündən və altından keçir. Bu, müntəzəm tor kimi görünüşü olan nisbətən sabit parça strukturu yaradır.

Kəsmə və döşənmə zamanı aydın əyilmə və arğac istiqamətləri laminatın rəsminə uyğun olaraq qatın yerləşdirilib-döyülmədiyini yoxlamağı asanlaşdırır. Bu, eyni rulondan bir neçə təbəqə kəsildikdə və hər bir təbəqə ardıcıl oriyentasiyanı saxlamalı olduqda xüsusilə faydalıdır.

Eyni tikinti də məhdudiyyətlərə malikdir. İpliklər tez-tez bir-birinə qarışdığından, parça boş və ya çox çəkilə bilən möhkəmlətmə kimi davranmır. Sıx radiuslarda, dərin konturlarda və ya mürəkkəb üçölçülü qəliblərdə istehsaldan əvvəl faktiki material komponent həndəsəsinə qarşı qiymətləndirilməlidir.

Bu səbəbdən parça seçimində həm möhkəmləndirmə tələbi, həm də istehsal zamanı materialın kəsiləcəyi, yerləşdiriləcəyi və formalaşdırılacağı üsul nəzərə alınmalıdır.

Toxuculuq strukturu və laminat dizaynı

Toxunmuş karbon lifli parça həm əyilmə, həm də arğac istiqamətində möhkəmləndirmə təmin edir. Bu, davamlı liflərin əksəriyyətinin bir əsas istiqamət boyunca cəmləşdiyi bir istiqamətli möhkəmləndirmədən fərqlənir.

Laminatlaşdırılmış kompozit üçün toxunmuş parça, buna görə də, fərdi qat daxilində balanslaşdırılmış möhkəmləndirmə təşkili təmin edə bilər. Bununla belə, komponentin son lif istiqaməti hələ də qat istiqaməti, təbəqələrin sayı, parça çəkisi və hissənin həndəsəsi daxil olmaqla, tam laminat cədvəli ilə müəyyən edilir.

Toxuculuq birbaşa gücün göstəricisi kimi qəbul edilməməlidir. Eyni toxunuşlu iki parça, karbon lifi dərəcələri, ərazi çəkiləri, qatran sistemləri və ya lif həcm fraksiyaları fərqli olduqda fərqli kompozit xüsusiyyətlər yarada bilər.

Müxtəlif həndəsələr üçün parça seçimi

Toxunmuş armaturun uyğunluğu qismən bitmiş komponentin formasından asılıdır. Yumşaq əyriləri olan düz panelləri və komponentləri örtmək ümumiyyətlə daha asandır, çünki parçanın səth istiqamətində böyük dəyişiklikləri qəbul etməsinə ehtiyac yoxdur.

Daha mürəkkəb qəliblər pərdəyə daha çox diqqət yetirməyi tələb edir. Parça sıx bir radius ətrafında məcbur edildikdə, əyilmə və arğac bir-birinə nisbətən yerdəyişərək yerli təhrif və ya qırışlar yarada bilər. Bu təsirlər həm səthin görünüşünə, həm də laminatın tutarlılığına təsir göstərə bilər.

Yeni komponent üçün kiçik formalaşdırma sınağı seçilmiş parça çəkisi və konstruksiyanın həddindən artıq təhrif olmadan kalıbı izləyə biləcəyini müəyyən etməyə kömək edə bilər. Parçanı istehsal prosesindən ayrı qiymətləndirmək əvəzinə, kəsmə nümunəsi, təbəqənin istiqaməti və düzülmə ardıcıllığı birlikdə nəzərə alınmalıdır.

Düz və yumşaq əyri hissələr

Daimi toxunmuş konstruksiya tez-tez düz panellər, örtüklər, boşqablar və orta əyrilikli komponentlər üzərində yerləşdirmək daha asandır. Görünən tor naxışı, həmçinin döşənmə zamanı bitişik təbəqələrin oriyentasiyasını yoxlamağı nisbətən sadə edir.

Kompleks qəliblənmiş formalar

Daha dərin konturlar və ya daha sıx radiuslar üçün drape və kəsmə davranışı daha vacib olur. Parça faktiki və ya təmsil olunan qəlibdə sınaqdan keçirilməlidir, xüsusən hazır səth görünən qalacaq.

Yuruis nə təmin edə bilər

Parça spesifikasiyası kompozit istehsal prosesinin tələbləri ətrafında müəyyən edilə bilər. Təsdiq üçün tipik elementlərə aşağıdakılar daxildir:

· Düz toxunuşlu tikinti

· Karbon lifi dərəcəsi

· Sahə çəkisi / GSM

· Kumaşın eni

· Roll uzunluğu

· Qalınlıq

· Səth tələbləri

· Qətran uyğunluğu

· Nəzərdə tutulmuş qəlibləmə prosesi

Material dəyişdirildikdə və ya mövcud istehsal spesifikasiyasına uyğunlaşdırıldıqda, mövcud parça məlumat vərəqi, nümunə və ya məlum GSM təmin edilməsi tələb olunan konstruksiyanı daha dəqiq müəyyən etməyə kömək edə bilər.

Tipik Düz Toxuculuq Spesifikasiyası

Kəsmədən Laminasiyaya qədər

Qatran tətbiq edilməzdən əvvəl parça normal olaraq bir neçə hazırlıq mərhələsindən keçir. Lazım olan ölçülər qeyd olunur və kəsilir, sonra hər bir təbəqə laminat dizaynına uyğun olaraq yerləşdirilir.

Çox qatlı komponentlər üçün istehsal komandası tələb olunan möhkəmləndirmə təşkilinə nail olmaq üçün ardıcıl qatların istiqamətini dəyişdirməli ola bilər. Düz toxunmuş parçada əyilmə və arğac istiqamətlərini ayırd etmək asan olduğundan, oriyentasiya yalnız kəsici işarələrə əsaslanmadan düzülmə zamanı yoxlanıla bilər.

İdarəetmə zamanı lazımsız uzanmalardan qaçınmaq lazımdır. Həddindən artıq gərginlik və ya təkrar hərəkət yerli iplik quruluşunu dəyişdirə bilər və bu, qəlibdən sonra görünə bilər. Tələb olunan işləmə miqdarı həm də parçanın çəkisindən, toxunuşun sıxlığından və komponentin həndəsəsindən asılıdır.

Kompozit İstehsalda Tətbiqlər

Düz toxunuşlu Karbon Fiber Parça, adi toxunmuş möhkəmləndirmənin hissənin dizaynı və istehsal prosesi ilə uyğun olduğu qəliblənmiş kompozit komponentlərdə istifadə edilə bilər.

Avtomobil tətbiqlərində, daxili bəzəklər, panellər, örtüklər və seçilmiş struktur və ya yarı konstruktiv kompozit hissələr üçün istifadə edilə bilər. Lazım olan parça konstruksiyası komponentin həndəsəsindən və laminatın spesifikasiyasından asılıdır.

Velosipedlər və idman ləvazimatları üçün toxunmuş karbon lifli möhkəmləndirmə, komponent dizaynı ilə tələb olunan lif istiqaməti və qalınlığının müəyyən edildiyi qəliblənmiş laminatlara daxil edilə bilər.

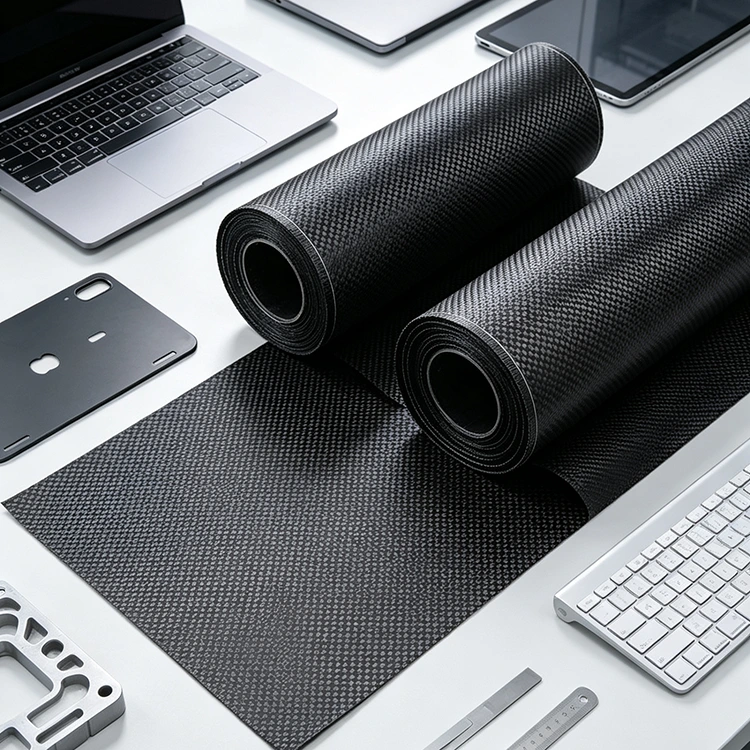

Elektronika və sənaye avadanlıqlarında, korpuslarda, panellərdə və digər kompozit strukturlarda karbon lifli parça istifadə edilə bilər. Karbon lifi elektrik keçirici olduğundan, materialın elektron birləşmələrin yaxınlığında istifadə edildiyi yerlərdə elektrik izolyasiyası, torpaqlama və elektromaqnit tələbləri nəzərə alınmalıdır.

Buna görə də uyğun parça spesifikasiyası təkcə toxunma nümunəsindən deyil, hazır komponentdən müəyyən edilməlidir.

Səthin Görünüşü və Emalı

Toxunmuş karbon lifi qəlibdən sonra görünəndə qaldıqda, son görünüş quru parça nümunəsindən daha çox asılıdır. Qatran paylanması, liflərin düzülməsi, konsolidasiya, kalıbın səthinin vəziyyəti və bitirmə müalicəsi bütün müalicə olunan hissənin görünüşünə təsir göstərə bilər.

Görünən səthlər üçün parça ardıcıl şəkildə yerləşdirilməlidir və döşənmə zamanı lazımsız yerdəyişmədən qorunmalıdır. Toxunma nümunəsinin komponentin bir hissəsindən digərinə nəzərəçarpacaq dərəcədə dəyişməməsi üçün bitişik parçaların hizalanması da tələb oluna bilər.

Komponent şəffaf örtük və ya digər səth müalicəsi alırsa, örtük sistemi qurumuş kompozit və nəzərdə tutulan xidmət mühitinə uyğun olmalıdır. Quru parçanın vahid görünüşü özlüyündə qəlibdən sonra eyni görünüşə zəmanət vermir.

Tez-tez verilən suallar

Düz Toxuculuq Karbon Fiber Parça nədir?

Bu, çözgü və arğac ipliklərinin dəfələrlə bir-birinin üstündən və altından keçdiyi toxunmuş karbon lifli möhkəmlətmədir. Bu, aydın şəkildə müəyyən edilən lif istiqamətləri ilə müntəzəm parça strukturu yaradır.

Düz toxunuşlu karbon lifi nə kimi görünür?

Çözgü və arğac müntəzəm şəbəkəyə bənzər görünüş yaradan təkrarlanan alt naxış yaradır. Xarakterik diaqonal naxışa malik olan twill parçadan vizual olaraq fərqlənir.

Düz toxunuş görünən karbon lif hissələri üçün uyğundurmu?

Bəli. Adi toxunma kompozit komponentin görünən səthinin bir hissəsini təşkil edə bilər. Son görünüş həmçinin qatran paylanmasından, konsolidasiyadan, qəlibin vəziyyətindən və səthin işlənməsindən asılıdır.

Düz toxunuşdan əyri qəliblərdə istifadə etmək olarmı?

Bəli, lakin uyğunluq kalıbın əyriliyinə, radiusuna və üçölçülü həndəsəsinə bağlıdır. Mürəkkəb formalar üçün formalaşdırma sınaqları potensial qırışları, iplik təhrifini və ya düzülmə zamanı çətinlikləri müəyyən etməyə kömək edə bilər.

Düz toxunuş kompozitin gücünü müəyyən edirmi?

Xeyr. Hazırlanmış kompozitin xassələri karbon lifinin növündən, parçanın çəkisindən, qatran sistemindən, lifin həcmindən, təbəqənin oriyentasiyasından, laminatın qalınlığından və sərtləşmə və ya qəlibləmə şəraitindən asılıdır. Toxuculuq materialın spesifikasiyasının yalnız bir hissəsidir.

Parçanın çəkisi və eni fərdiləşdirilə bilərmi?

Bəli. Çəki, eni, rulonun uzunluğu və digər spesifikasiyalar istehsal tələbinə uyğun olaraq müəyyən edilə bilər. Kotirovka sorğusu zamanı tələb olunan karbon lifi dərəcəsi və nəzərdə tutulan qəlibləmə prosesi də təmin edilməlidir.

Kotirovka üçün hansı məlumat verilməlidir?

Faydalı məlumat tələb olunan GSM, karbon lifi dərəcəsi, toxunma konstruksiyası, eni, rulonun uzunluğu, miqdarı, tətbiqi və qəlibləmə prosesini əhatə edir. Mövcud parça spesifikasiyası və ya nümunə materialın müəyyən edilmiş istehsal prosesinə uyğun olması lazım olduqda da kömək edə bilər.

Nümunə toplu istehsaldan əvvəl qiymətləndirilə bilərmi?

Nümunənin qiymətləndirilməsi parçanın örtüyə, qatran uyğunluğuna, səthin görünüşünə və ya xüsusi kompozit istehsal prosesi ilə emal davranışına görə yoxlanılması lazım olduqda təşkil edilə bilər.

Sadə toxunuş dimi toxunuşdan daha güclüdür?

Heç bir toxuculuq yalnız toxunma nümunəsinə əsaslanaraq daha güclü hesab edilməməlidir. Hazır laminatın mexaniki xüsusiyyətlərinə lif növü, parça çəkisi, qatran sistemi, lifin istiqaməti, laminatın qurulması və emal şərtləri təsir göstərir.
