Möhkəmləndirici Lay üçün Karbon Fiber Səthi Mat

Karbon lifli səth paspasları, laminat səthinin yaxınlığında və ya möhkəmləndirici təbəqələr arasında doğranmış karbon lifinin paylanmış təbəqəsi tələb olunduqda kompozit laminatlarda istifadə olunur. Möhkəmləndirici Layer üçün Karbon Fiber Səthi Mat, doğranmış karbon liflərindən hazırlanmış toxunmamış materialdır. Laminatın konstruksiyasına, qatran sisteminə və qəlibləmə prosesinə uyğun olaraq seçilən material spesifikasiyası ilə adətən əsas struktur möhkəmləndirmə ilə yanaşı istifadə olunur.

Laminatın yeri

Kompozit laminatda toxunmuş karbon parça, bir istiqamətli lif, şüşə lif, əsas material və müxtəlif birləşmələrdə qatran ola bilər. Hər təbəqənin müəyyən edilmiş mövqeyi və funksiyası var.

A simplified construction can be arranged as:

Səth / qatran qatı
↓
Karbon Fiber Səthi Mat
↓
İlkin Karbon və ya Şüşə Fiber Möhkəmləndirilməsi
↓
Əsas və ya əlavə laminat təbəqələri

Bu ardıcıllıq yalnız bir nümunədir. Faktiki mövqe hissənin dizaynı və istehsal prosesi ilə müəyyən edilir. Döşəmə, bir qayda olaraq, əsas yükdaşıyan möhkəmləndirmə yerinə istifadə edilmir.

Material Strukturu

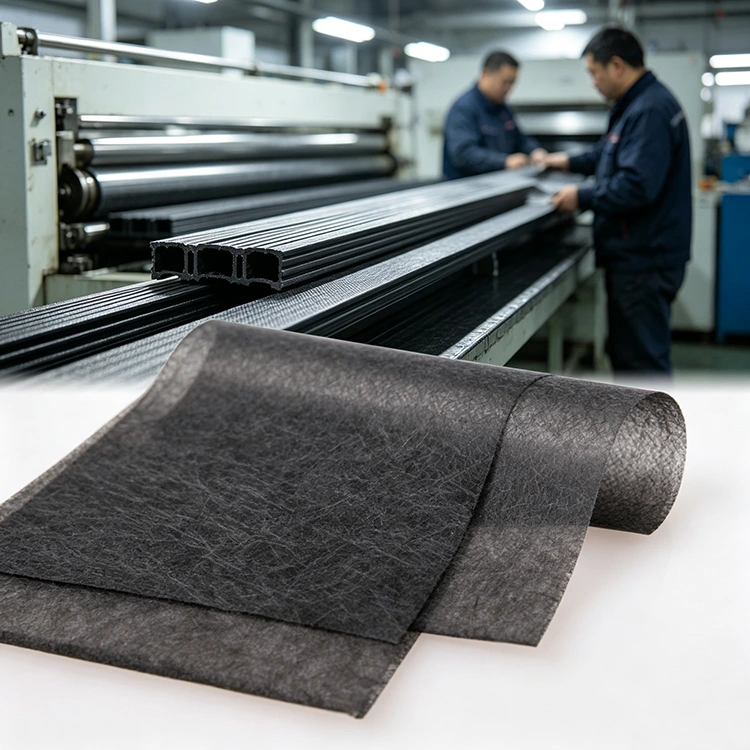

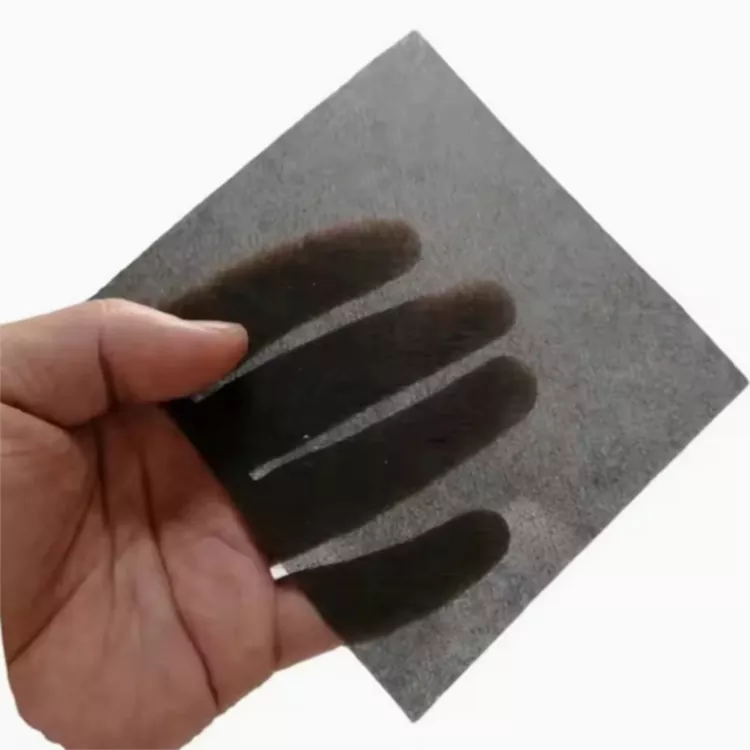

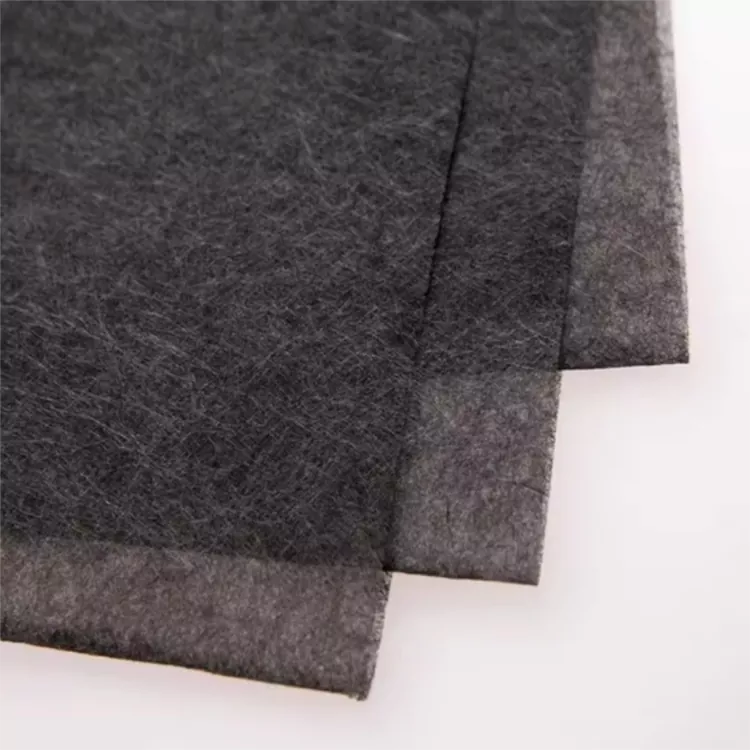

Material toxunmamış mat quruluşuna paylanmış doğranmış karbon liflərindən ibarətdir. Toxunmuş karbon parçadan fərqli olaraq, liflər sabit əyilmə-arğac düzümünə əməl etmir.

This structure allows the mat to cover a surface without introducing another defined fiber direction. It can also conform to curved sections of a molded part, depending on the areal weight, thickness and geometry.

Material çox materiallı laminat içərisində səth təbəqəsi, ikincil möhkəmləndirici təbəqə və ya karbon lifli təbəqə kimi xidmət edə bilər. Onun hazır hissəyə töhfəsi əlavə olunan karbon lifinin miqdarı, laminatdakı mövqeyi və ətrafdakı möhkəmləndirmə ilə müəyyən edilir.

Səthi Mat və Struktur Möhkəmləndirmə

İki material eyni əsasda seçilməməlidir. Struktur möhkəmləndirmə adətən yükə, lif istiqamətinə və tələb olunan mexaniki xüsusiyyətlərə görə təyin edilir. Səth mat daha çox paylanmış lif örtüyü, laminat konstruksiyası və yerli səth tələbləri ilə maraqlanır.

Mat çəkisinin seçilməsi

Karbon lifli matın təyini zamanı ərazi çəkisi əsas parametrlərdən biridir. Yalnız nazik paylanmış təbəqənin tələb olunduğu yerlərdə daha yüngül material istifadə oluna bilər, daha ağır spesifikasiya isə laminata daha çox karbon lifi əlavə edir.

Çəki qalınlıq və qatran qəbulu ilə birlikdə nəzərə alınmalıdır. Tələb olunan spesifikasiya həmçinin matın mövqeyi, möhkəmləndirici təbəqələrin sayı və bitmiş komponentin hədəf qalınlığı ilə dəyişir.

Yuruis bir sabit çəkidən daha çox sahə çəkisi xüsusiyyətlərini təmin edir. Müştərilər müəyyən çəkiyə uyğunlaşmaq lazım olduqda mövcud spesifikasiya, laminat rəsmi və ya nümunə təqdim edə bilərlər.

Praktik seçim ardıcıllığı belədir:

Sahə çəkisi → Qalınlıq → Qatran tərkibi → Laminatın vəziyyəti → Hazır hissə tələbi

Materialın spesifikasiyası

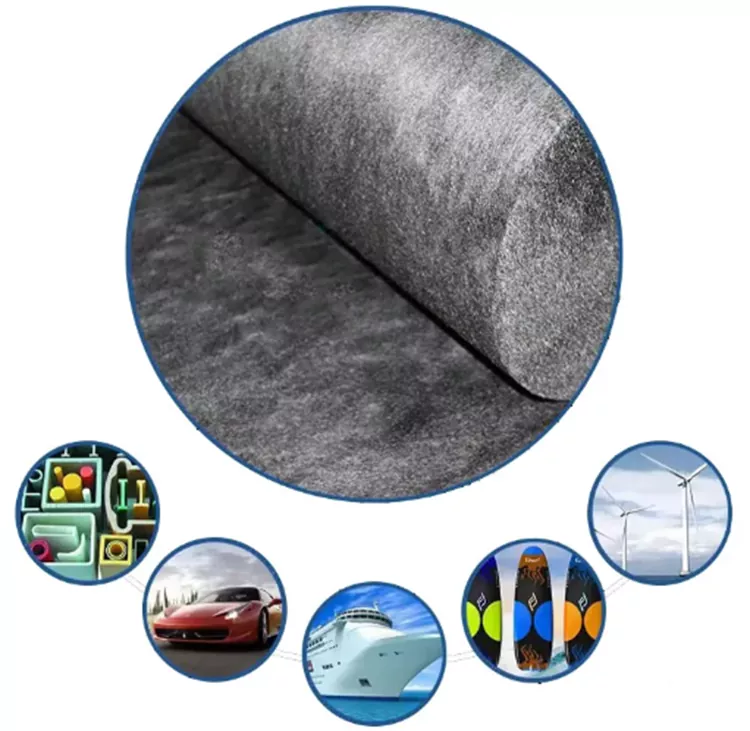

Tipik Tətbiqlər

Material paylanmış karbon-lif təbəqəsini özündə birləşdirən kompozit komponentlər üçün nəzərdə tutulub. Faktiki tikinti hissənin həndəsəsinə, möhkəmləndirmə sisteminə və istehsal üsuluna görə dəyişir.

Avtomobil komponentləri

O, seçilmiş panellərə, örtüklərə, korpuslara və laminata karbon lifli təbəqənin daxil olduğu daxili kompozit hissələrə daxil edilə bilər.

Sənaye Kompozit hissələri

Sənaye qəliblənmiş komponentlər çox qatlı laminat yaratmaq üçün döşəyi toxunmuş, bir istiqamətli və ya digər möhkəmləndirici materiallarla birləşdirə bilər.

CFRP panelləri və qabıqları

Panellər, örtüklər və qabıq tipli strukturlar üçün toxunmamış quruluş sabit toxunmuş lif istiqaməti əlavə etmədən paylanmış karbon-lif örtüyü təmin edir.

FRP və CFRP məhsulları

Mat, material tələblərinin möhkəmləndirici təbəqələrdən biri kimi doğranmış karbon lifini tələb etdiyi laminatlı FRP və ya CFRP strukturlarına daxil edilə bilər.

İdman Avadanlıqları

Bəzi yüngül kompozit idman məhsulları çox qatlı laminatın içərisində doğranmış karbon lifini birləşdirə bilər. Tələb olunan material çəkisi və konstruksiya hazır komponentdən asılıdır.

Qatran və qəlibləmə

Qatran sistemi və qəlibləmə üsulu doğranmış liflərin laminata necə daxil edildiyinə təsir göstərir. Materialı təyin edərkən qatranın özlülüyü, nəmlənmə, sərtləşmə şərtləri və son laminat qalınlığı nəzərə alınmalıdır.

Mat epoksi və digər qatran sistemləri ilə qiymətləndirilə bilər. Uyğunluq təkcə lif materialından deyil, faktiki qatran formulasına qarşı yoxlanılmalıdır.

Vakuum infuziyası üçün material infuziya quruluşu, qatran axını və tam laminat ardıcıllığı ilə birlikdə nəzərə alınmalıdır. Nümunə sınaqdan müntəzəm istehsaldan əvvəl nəmlənməni, işləməyi və konsolidasiyanı yoxlamaq üçün istifadə edilə bilər.

Yuruis Təchizat və Fərdiləşdirmə

Yuruis 2017-ci ildən lif kompozit materialları tədarük edir. Onun məhsul çeşidinə karbon lifli materiallar, e-şüşə qayıqlar, şüşə lifli paspaslar və FRP məhsulları daxildir.

Taizhou, Jiangsu əməliyyatına ildə 2 milyon m² kompozit material istehsal gücü ilə formalaşdırma, kəsmə və sınaq avadanlığı daxildir.

Yeni spesifikasiya üçün müştərilər rəsm, nümunə, mövcud material spesifikasiyası, hədəf çəki və ya tələb olunan ölçüləri təqdim edə bilər. Bu məlumat materialın konfiqurasiyası və təchizatı formatını müəyyən etmək üçün istifadə edilə bilər.

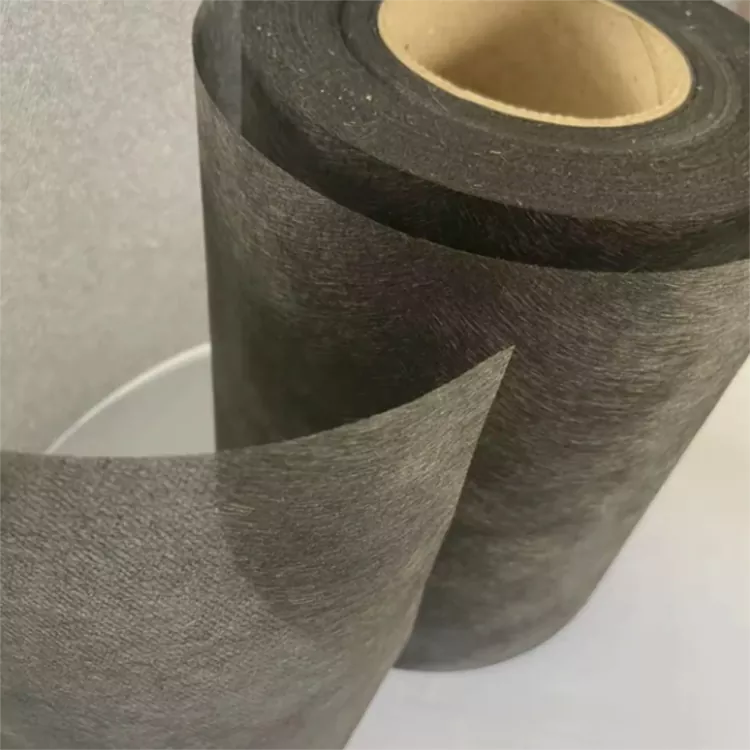

Möhkəmləndirici Layer üçün Karbon Fiber Səth Matı üçün standart genişliklərə 1 m və 1,25 m daxildir. Genişlik, qalınlıq, uzunluq və ölçülər də xüsusi istehsal üçün müzakirə edilə bilər.

Tez-tez verilən suallar

Karbon lifli səth mat nədir?

Doğranmış karbon liflərindən hazırlanmış toxunmamış matdır. Kompozit laminatda, səthə yaxın və ya digər möhkəmləndirici təbəqələr arasında paylanmış karbon lifli təbəqə yarada bilər.

Bu toxunmuş karbon lifli parça üçün əvəzdirmi?

Xeyr. İki material müxtəlif strukturlara malikdir. Toxunmuş karbon parça müəyyən edilmiş lif istiqamətlərini təmin edir, doğranmış lifli mat isə daha paylanmış bir quruluş təmin edir və adətən əlavə təbəqə kimi istifadə olunur.

Hansı çəkilər mövcuddur?

Çoxlu sahə çəkiləri mövcuddur. Seçim tələb olunan karbon-lif tərkibinə, laminatın mövqeyinə, hədəf qalınlığına və hazır hissə tələblərinə bağlıdır.

Genişlik və qalınlıq fərdiləşdirilə bilərmi?

Bəli. Standart enlər 1 m və 1.25 m-dir. İstehsal tələbinə uyğun olaraq xüsusi eni, qalınlığı, uzunluğu və ölçüləri müzakirə edilə bilər.

Epoksi qatranı ilə istifadə etmək olarmı?

Bəli, epoksi və digər qatran sistemləri ilə qiymətləndirilə bilər. Qatran uyğunluğu və islanması faktiki formula ilə sınaqdan keçirilməklə təsdiqlənməlidir.

Vakuum infuziyası üçün uyğundurmu?

Vakuum infuziyası üçün qiymətləndirilə bilər. Nəticə qatranın özlülüyündən, infuziya quruluşundan, laminatın ardıcıllığından və tələb olunan bitmiş qalınlığından asılıdır.

O, əyri səthləri təqib edə bilərmi?

Toxunmamış doğranmış lif quruluşu əyri qəliblənmiş səthlərə uyğunlaşa bilər. Faktiki rəftar materialın çəkisindən, qalınlığından və hissənin həndəsəsindən asılıdır.

Toplu istehsaldan əvvəl nümunə tələb edə bilərəmmi?

Bəli. Nümunə tələbləri nəzərdə tutulan tətbiq, ölçülər, materialın spesifikasiyası və emal üsulu əsasında müzakirə oluna bilər.
