Filament Sarma üçün Karbon Fiber Səthi Keçe

Filamentin sarılması əsasən möhkəmləndirmənin yerləşdirilməsi, dolama bucağı və laminatın gücü ilə əlaqədardır. Ancaq səth təbəqəsi də hazır kompozitin istehsal zamanı necə göründüyünə və davranışına təsir göstərir.

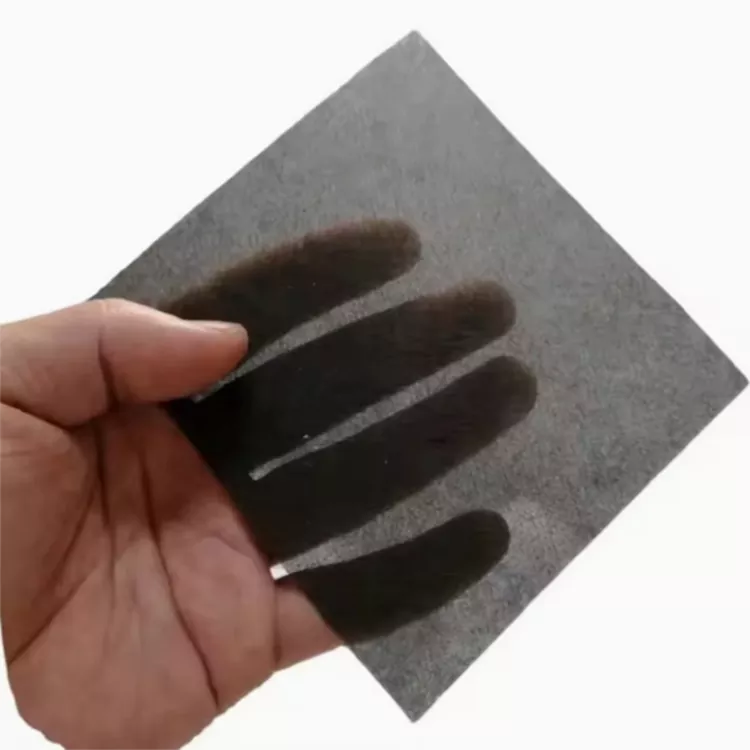

Filament Sarma üçün Karbon Fiber Səthi Keçə doğranmış karbon lifindən hazırlanmış toxunmamış materialdır. Silindrik və əyri kompozit hissələrdə paylanmış karbon-lif təbəqəsi kimi istifadə olunur, burada əsas sarğı möhkəmləndirilməsi tək başına aydın bir lif nümunəsi buraxa bilər.

Keçə davamlı struktur möhkəmləndirilməsini əvəz etmir. Laminatda fərqli bir rola malikdir: səth örtüyü, liflərin paylanması və qatran sistemi ilə qarşılıqlı əlaqə.

Filament sarmasında səth qatı

Yaranın kompozit hissəsi adətən bir neçə təbəqədən ibarətdir. Davamlı sürüşmə və ya parça lazımi möhkəmləndirməni təmin edir, qatran isə lifləri bitmiş laminata bağlayır.

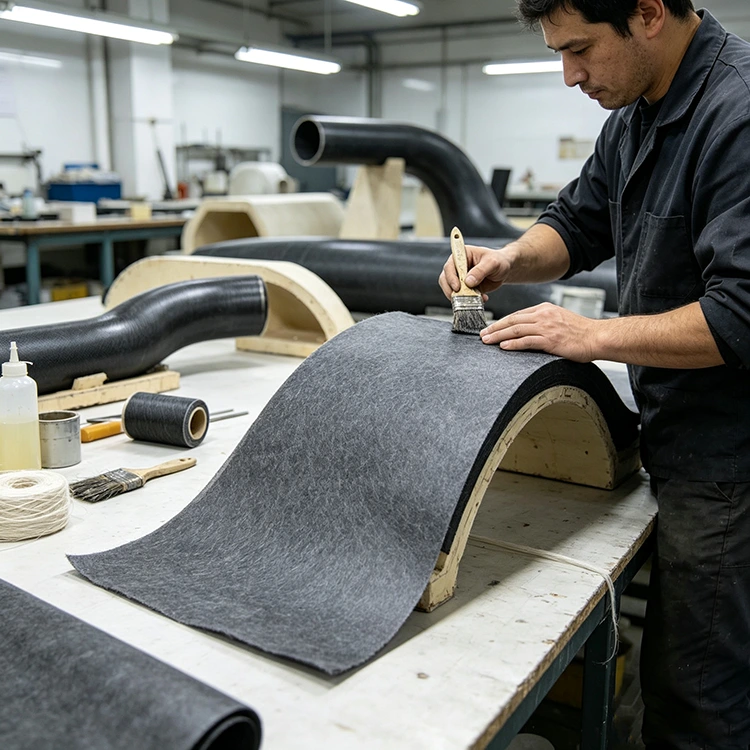

Ayrı bir səth təbəqəsi olaraq karbon lif keçə əlavə edilə bilər. Onun doğranmış lifləri davamlı iplər şəklində deyil, toxunmamış bir quruluş vasitəsilə paylanır. Bu, materialı əyri səthləri örtmək və əsas möhkəmləndirmənin vizual modelini azaltmaq üçün uyğun edir.

Laminat içəridə, kənarda və ya laminatda müəyyən edilmiş başqa yerdə yerləşdirilə bilər. Onun mövqeyi bitmiş komponentin tikintisi ilə müəyyən edilir.

Yaralı Kompozit Məhsullar üçün Tətbiqlər

FRP and CFRP Pipes

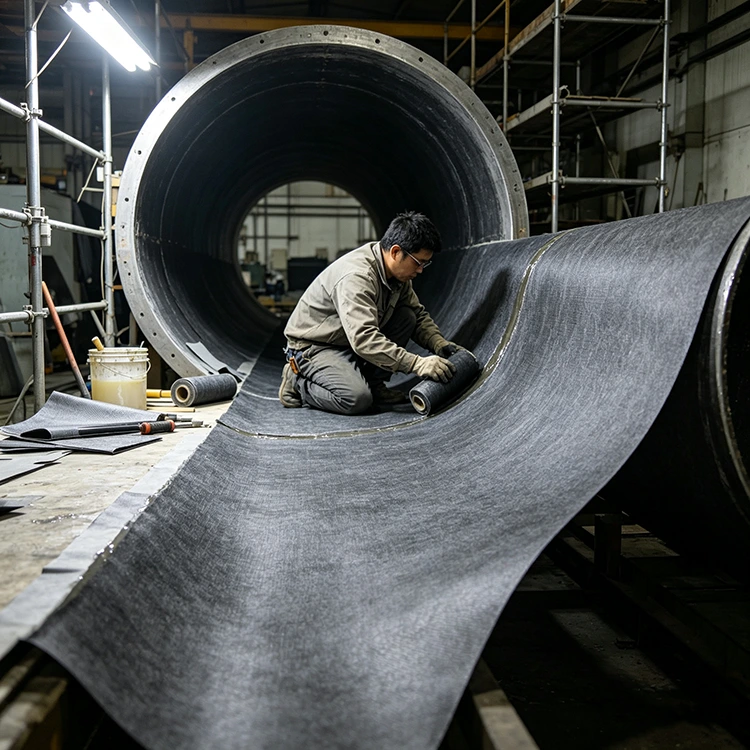

Kompozit borular adətən müxtəlif açılarda möhkəmlətmə yarası olan silindrik mandrel üzərində istehsal olunur. Paylanmış karbon lifli səth tələb olunduqda, səth keçəsi daxili və ya xarici təbəqəyə daxil edilə bilər.

O, həmçinin sarma nümunəsi üzərində daha davamlı lif örtüyü təmin edir. Bununla belə, son səthə qatran və müalicə prosesi, eləcə də keçə təsir edir.

Kimyəvi Saxlama Çənləri

Filamentlə sarılmış çənlər tez-tez müxtəlif laminat mövqelərində şüşə lifi, karbon lifi və qatran sistemlərini birləşdirir. Karbon keçəsi, müəyyən edilmiş konstruksiya karbon əsaslı səth qatını tələb etdiyi yerlərdə istifadə edilə bilər.

Kimyəvi xidmət üçün tam laminat nəzərə alınmalıdır. Qatran seçimi və saxlanılan mühit xüsusilə vacibdir.

Təzyiq gəmiləri

Təzyiqli gəmilər, laminat daxili təzyiqi daşıdığı üçün idarə olunan gücləndirici yerləşdirmə və dolama açıları tələb edir. Hissə təbəqəsi əsas struktur sarğıdan fərqli bir funksiyanı yerinə yetirir.

Bu səbəbdən laminat dizaynında struktur möhkəmləndirmə və səth təbəqəsi ayrıca göstərilməlidir.

Digər yara komponentləri

Digər mümkün tətbiqlərə kompozit rulonlar, sənaye boruları, silindrik korpuslar və seçilmiş CFRP komponentləri daxildir. Ümumi xüsusiyyət, bir sarma prosesi ilə əmələ gələn əyri və ya silindrik bir səthdir.

Doğranmış lif quruluşu

Keçə ilə toxunmuş karbon parça arasındakı fərq lif quruluşundan başlayır.

Toxunmuş parça müəyyən istiqamətlərdə düzülmüş davamlı ipliklərdən istifadə edir. İstiqamətli möhkəmləndirmə tələb olunduqda seçilir.

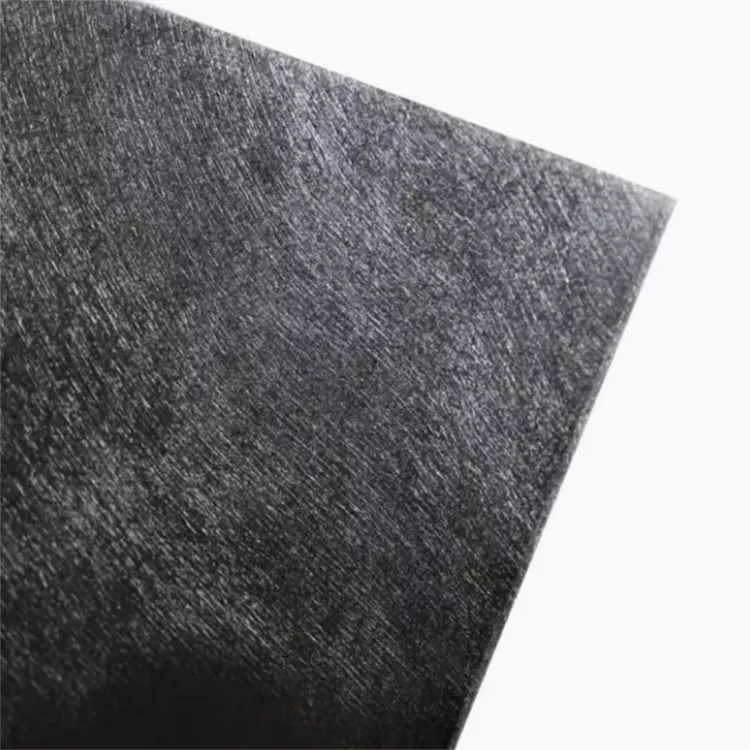

Karbon lif keçesi toxunmamış təbəqə ilə paylanmış doğranmış liflərdən istifadə edir. Sabit toxunmuş 0° və ya 90° iplik nümunəsi yoxdur. Nəticədə, keçə eyni istiqamətli quruluşu təqdim etmədən əyri bir səthə yayıla bilər.

Bu, keçə və toxunmuş parçaları birbaşa ekvivalentlərdən daha çox tamamlayıcı materiallar edir. Biri idarə olunan möhkəmləndirmə oriyentasiyasını təmin edir; digəri paylanmış səth örtüyü təmin edir.

Sarma zamanı qatran islanır

Mövcud dolama prosesinə keçə daxil edərkən, qatranın islanması yoxlanılması lazım olan praktik məqamlardan biridir.

Müalicədən əvvəl qatran doğranmış lif quruluşuna nüfuz etməlidir. Qatran özlülüyü, qatran tərkibi, tətbiq üsulu, sarma sürəti və temperatur bunun nə qədər tez və bərabər şəkildə baş verdiyinə təsir göstərir.

Yuruis materialı toxunmamış karbon lif keçə kimi təmin edir. Sarma zamanı onun performansı hələ də müştərinin qatranı və emal şərtləri ilə bağlıdır.

Buna görə də, faktiki qatran sistemindən istifadə edərək istehsal sınağı materialı yalnız onun spesifikasiyası əsasında qiymətləndirməkdən daha faydalıdır. Bu, real proses zamanı keçənin necə qidalandığını, mandrelə uyğunlaşdığını və islandığını göstərir.

Quruduqdan sonra səthin görünüşü

Filamentlə sarılmış komponentin səthi tez-tez altındakı möhkəmləndirici nümunəni əks etdirir. Paylanmış hiss təbəqəsi daha davamlı karbon lifli səth yaratmağa kömək edə bilər.

Mövcud səth spesifikasiyası bunlardır:

Parlaq

Tutqun

50% Parlaq

Bu səth seçimləri təchiz edilmiş materialı təsvir edir. Son görünüşü özləri müəyyən etmirlər.

Qatran tərkibi, mandrel və ya qəlibin vəziyyəti, sərtləşmə temperaturu və sonrakı emal bütün hazır kompozitin görünüşünü dəyişə bilər.

Material Konfiqurasiyası

Düzgün Spesifikasiyanın Seçilməsi

Hissə faktiki sarma prosesinə uyğunlaşdırılmalıdır. Məhsulun ölçüsü, qatran və səth tələbləri tək qalınlıqdan daha faydalı başlanğıc nöqtələridir.

Komponent həndəsəsi

Diametr, uzunluq və əyrilik materialın mandreldə necə yerləşdirildiyinə və tutulmasına təsir göstərir. Düz bir boru və böyük bir tank istehsal zamanı fərqli işləmə tələb edə bilər.

Rezin sistemi

Qatran növünü və mümkün olduqda onun normal emal şərtlərini göstərin. Özlülük və qatran tətbiqi nəmlənməyə birbaşa təsir göstərir.

Səth tələbi

Əsas tələbin lif örtüyü, səth teksturası və ya xüsusi təchiz olunmuş bitirmə olub-olmadığını müəyyənləşdirin. Mövcud variantlar parlaq, tutqun və 50% parlaqdır.

Ölçülər

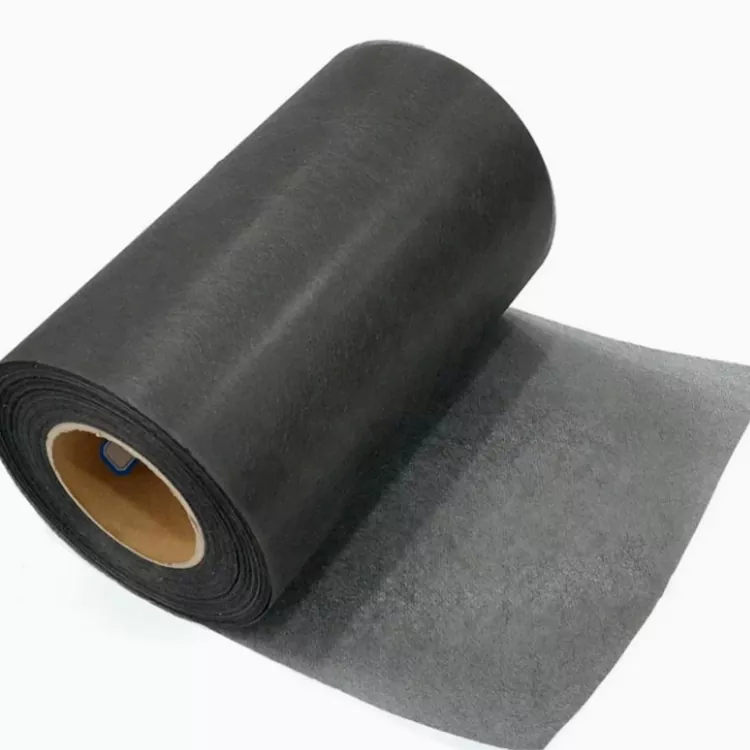

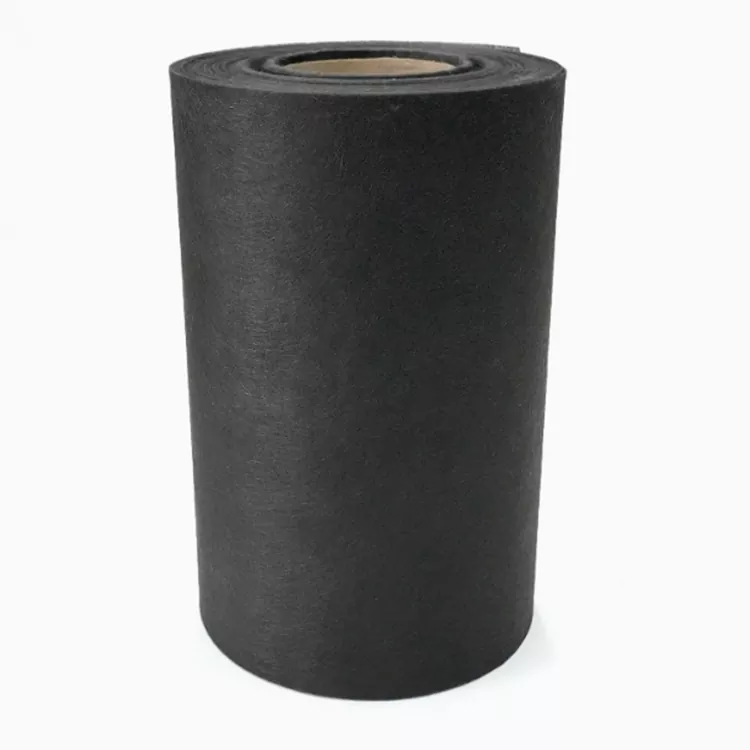

Standart enlər 1 m və 1.25 m-dir. Qalınlığı, uzunluğu və ölçüləri istehsal tələbinə uyğun olaraq hazırlana bilər.

Sarma şərtləri

Keçə avtomatlaşdırılmış və ya fasiləsiz bir xəttdə istifadə edildikdə, sarma sürəti, qatran tətbiqi və materialın qidalanması nəzərə alınmalıdır.

Dolama Xəttində sınaq

Kiçik bir istehsal sınağı maddi spesifikasiyanın edə bilmədiyi suallara cavab verə bilər. Keçə müştərinin normal qatranı, sarma sürəti və sərtləşmə şərtləri ilə yoxlanıla bilər.

Müşahidə edilməli əsas məqamlar bunlardır:

· Qidalanma və rəftar

· Mandrelə uyğunluq

· Resin wet-out

· Lif paylanması

· Sərtləşmədən sonra səthin vəziyyəti

· Mövcud laminatla uyğunluq

Mövcud material spesifikasiyası, rəsm və ya nümunə keçə müəyyən edilmiş sarma prosesinə daxil edildikdə istifadə edilə bilər.

Filament-Yaralı Kompozit İstehsal üçün

Filament Sarma üçün Karbon Fiber Səthi Keçə kompozit borular, kimyəvi çənlər, təzyiqli gəmilər, rulonlar, korpuslar və digər yara komponentləri üçün verilir.

Standart enlər 1 m və 1.25 m-dir. Qalınlığı, uzunluğu və ölçüləri istehsal tələblərinə uyğun olaraq mövcuddur.

Müəyyən bir tətbiq üçün komponentin həndəsəsi, qatran sistemi, laminatın mövqeyi və tələb olunan səthi bitirmə spesifikasiya üçün əsas məlumatları təmin edir.

Tez-tez verilən suallar

Filament Sarma üçün Karbon Fiber Səthi Keçə nədir?

Filamentlə sarılmış kompozit strukturlarda səth və ya funksional təbəqə kimi istifadə edilən toxunmamış doğranmış karbon lifli materialdır. Əsas struktur təbəqəsi üçün istifadə olunan davamlı möhkəmləndirmədən fərqlidir.

Keçə silindrik kompozit məhsullarda istifadə edilə bilərmi?

Bəli. Qeyri-toxunma strukturu silindrik və əyri səthləri izləyə bilər. Faktiki rəftar keçənin spesifikasiyasına, məhsulun diametrinə və sarma prosesinə bağlıdır.

Bu toxunmuş karbon parça ilə eynidirmi?

Xeyr. Toxunmuş karbon parça müəyyən istiqamətlərdə davamlı ipliklərdən ibarətdir. Keçə paylanmış doğranmış liflərdən ibarətdir və müxtəlif laminat funksiyası üçün istifadə olunur.

Epoksi və ya vinil ester qatranı ilə istifadə edilə bilərmi?

Müxtəlif rezin sistemləri ilə emal edilə bilər. Nəmlənmə qatran özlülüyündən, tətbiq üsulundan, temperaturdan, qatranın tərkibindən və sərtləşmə şəraitindən asılıdır.

Hansı səth işləri mövcuddur?

Mövcud spesifikasiyalar parlaq, tutqun və 50% parlaqdır. Son görünüş həmçinin qatran, mandrel və ya qəlib səthindən və müalicə prosesindən asılıdır.

Genişlik və qalınlıq fərdiləşdirilə bilərmi?

Bəli. Standart enlər 1 m və 1.25 m-dir. Qalınlığı, uzunluğu və ölçüləri tətbiqə uyğun olaraq fərdiləşdirilə bilər.

Kotirovka üçün hansı məlumat lazımdır?

Faydalı məlumatlara komponentin ölçüsü və forması, qatran növü, keçə ölçüləri, səth tələbi və təxmini miqdarı daxildir. Mövcud material spesifikasiyası və ya nümunəsi qeyri-standart tətbiqlər üçün faydalıdır.

Nümunələr təqdim edilə bilərmi?

Nümunə miqdarı tələb olunan ölçülərə və tətbiqə görə müzakirə edilə bilər. Keçənin faktiki qatran və sarma prosesi ilə sınaqdan keçirilməsi istehsal üçün birbaşa istinad təmin edir.
