3K UD və İki istiqamətli Karbon Fiber Prepreg Parça

3K UD və Bidirectional Carbon Fiber Prepreg Fabric iki müxtəlif lif quruluşunda 3K karbon lifi möhkəmləndirməni əvvəlcədən emprenye edilmiş qatran matrisini birləşdirir. UD konstruksiyası davamlı lifləri əsasən bir istiqamət üzrə cəmləşdirir, iki istiqamətli konstruksiya isə iki əsas istiqamət üzrə möhkəmləndirmə təmin edir. Onların arasında seçim ilk növbədə yük yolu, laminat strukturu və bitmiş kompozit hissənin həndəsəsi ilə bağlıdır.

Kompozit istehsalçılar üçün bu fərq təkcə 3K təyinatından daha vacibdir. Dominant dartılma, əyilmə və ya eksenel yükə malik komponent müəyyən lif istiqaməti ətrafında tikilmiş laminatdan faydalana bilər, iki istiqamətdə yüklərə məruz qalan panel və ya qabıq isə daha balanslaşdırılmış möhkəmləndirmə təşkili tələb edə bilər.

UD və Bidirectional Fiber Construction

UD konstruksiyası ilə davamlı karbon lifləri əsasən bir istiqamət üzrə cəmlənir. Bu, materialı şaftlar, tirlər, çubuqlar və uzunsov struktur bölmələr kimi mühəndis dizaynının aydın əsas yük yoluna malik olduğu komponentlər üçün uyğun edir.

İki istiqamətli tikinti iki əsas istiqamətdə möhkəmləndirmə təmin edir. Bu, laminatın əsasən bir istiqamət üzrə deyil, iki ox boyunca yük daşıması lazım olan panellər, örtüklər, korpuslar və digər komponentlər üçün nəzərdə tutula bilər.

Lif təşkili bitmiş hissənin performansını öz-özünə müəyyən etmir. Lif dərəcəsi, lifin həcmi hissəsi, qatran sistemi, laminatın oriyentasiyası, qatların sayı, konsolidasiya və sərtləşmə şərtləri hamısı son kompozit xassələrə kömək edir.

3K nə deməkdir?

3K təyinatı təxminən 3000 fərdi filamentdən ibarət karbon lifli yedəklərə aiddir. Bu, xüsusi bir güc dərəcəsi deyil, lif paketinin ölçüsünü təsvir edir.

Buna görə də, material seçimi üçün 3K karbon lif dərəcəsi, qatran sistemi və möhkəmləndirici konstruksiya ilə birlikdə nəzərə alınmalıdır. 3K yedəkləmə müxtəlif laminat arxitekturalarında istifadə edilə bilər və son kompozit xassələri möhkəmləndirmənin necə istiqamətləndirilməsindən, konsolidasiyasından və bərkidilməsindən asılıdır.

Bu fərq UD və iki istiqamətli materialları müqayisə edərkən xüsusilə aktualdır. 3K təyinatı fiber yedəkləməni müəyyən edir, UD və ya iki istiqamətli konstruksiya isə bu möhkəmləndirmənin prepreg daxilində necə təşkil olunduğunu təsvir edir.

Material məlumatı

Fiber istiqamətinin seçilməsi

3K UD və İki istiqamətli Karbon Fiber Prepreg Parça üçün ilk praktik sual hazır komponentin yükü necə daşıyacağıdır. Armatur elə təşkil edilməlidir ki, laminat yalnız parçanın görünüşünə əsaslanaraq UD və ya iki istiqamətli konstruksiyanı seçməkdənsə, dizaynın tələb etdiyi yerdə material təmin etsin.

UD İnşaat

UD möhkəmləndirilməsi adətən müəyyən edilmiş əsas yük istiqaməti olan şaftlar, çubuqlar, şüalar və digər uzunsov hissələr üçün nəzərdə tutulur. Komponentin ikinci dərəcəli istiqamətlər üzrə möhkəmləndirilməsinə ehtiyacı olduqda əlavə oxdan kənar qatlar laminata daxil edilə bilər.

İki istiqamətli tikinti

İki istiqamətli möhkəmləndirmə, yüklərin və ya sərtlik tələblərinin iki əsas istiqamətə yayıldığı panellər, örtüklər, korpuslar və digər hissələr üçün nəzərdə tutula bilər. İki istiqamət arasındakı faktiki tarazlıq materialın qurulmasından və laminatın qrafikindən asılıdır.

Laminat Dizayn

Prepreg konstruksiyası izolyasiya edilmiş təbəqə kimi deyil, tam laminatın bir hissəsi kimi qiymətləndirilməlidir. Lifin istiqaməti, qat ardıcıllığı, qalınlığı, qatran tərkibi və konsolidasiya şərtləri yüklərin bitmiş kompozit vasitəsilə necə ötürülməsinə təsir göstərir.

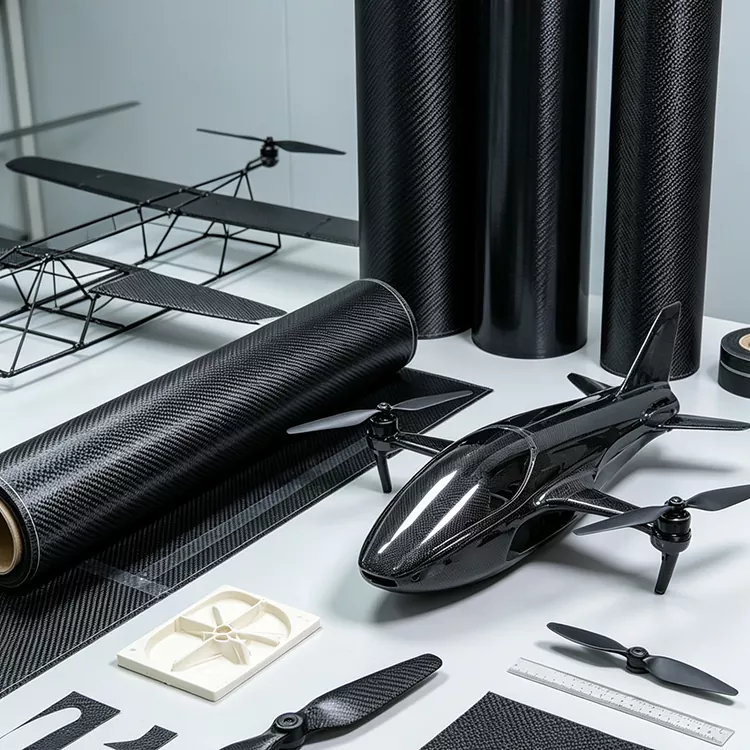

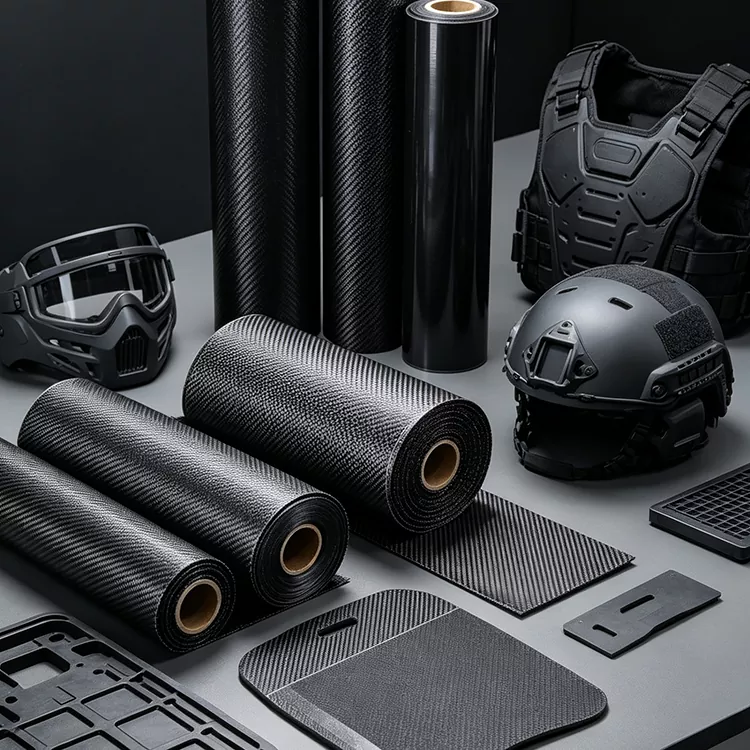

Tipik Tətbiqlər

Material yönlü möhkəmləndirmə və idarə olunan qatran tərkibinin tələb olunduğu kompozit komponentlər üçün nəzərdə tutula bilər. Uyğun konstruksiya hissənin həndəsəsindən, yükləmə vəziyyətindən, qəlibləmə üsulundan və tələb olunan laminat qalınlığından asılıdır.

İdman Avadanlıqları

Material sərtlik, yorğunluq davranışı və kütlənin mühüm dizayn mülahizələri olduğu yüngül idman strukturlarında istifadə edilə bilər. Potensial tətbiqlərə golf şaftları, velosiped komponentləri, raket strukturları, avarlar və digər qəliblənmiş kompozit hissələr daxildir.

Avtomobil komponentləri

Avtomobil tətbiqlərinə yüngül panellər, möhkəmləndirici komponentlər, seçilmiş struktur hissələri və performans yönümlü komponentlər daxil ola bilər. UD konstruksiyası hissənin müəyyən edilmiş ilkin yük yoluna malik olduğu yerlərdə, iki ox boyunca dəstəyin tələb olunduğu yerlərdə isə ikiistiqamətli möhkəmləndirmədən istifadə oluna bilər.

Sənaye Kompozit hissələri

Sənaye tətbiqlərinə panellər, korpuslar, mötərizələr, şüalar, çubuqlar və yüngül avadanlıq komponentləri daxil ola bilər. Tercih edilən tikinti komponentin dominant yük istiqamətinə malik olub-olmamasından və ya bir neçə istiqamətdə möhkəmləndirmə tələb etməsindən asılıdır.

Elektron Avadanlıq

Seçilmiş avadanlıq korpusları və struktur komponentləri üçün karbon lifi aşağı çəki və struktur dəstəyi təmin edə bilər. Karbon lifi elektrik keçirici olduğundan, elektrik izolyasiyası və elektromaqnit tələbləri tam montaj dizaynının bir hissəsi kimi nəzərə alınmalıdır.

İstehsaldan əvvəl material seçimi

Yeni kompozit layihə üçün material yalnız məhsul adı ilə deyil, komponent və istehsal prosesinə uyğun olaraq göstərilməlidir. Vacib məlumat tələb olunan lif konstruksiyası, qatran sistemi, eni, qalınlığı, laminat cədvəli və qəlibləmə üsulu daxildir.

UD hissələri üçün əsas lif istiqaməti istənilən tələb olunan oxdan kənar möhkəmləndirmə ilə birlikdə müəyyən edilməlidir. İki istiqamətli hissələr üçün tələb olunan möhkəmləndirmə balansı və təbəqənin istiqaməti təsdiqlənməlidir. Bu detallar materialın spesifikasiyasının nəzərdə tutulan yük yoluna uyğun olub olmadığını müəyyən etməyə kömək edir.

İstehsaldan əvvəl qatran tələbləri də təsdiqlənməlidir. Bu prepreg material olduğundan, qatran sistemi və qatran tərkibi idarə, saxlama, qəlibləmə və müalicə şərtlərinə təsir göstərir. Materialın mövcud istehsal prosesinə inteqrasiyası zamanı müştərinin cari emal parametrləri və ya materialın spesifikasiyası istinad kimi istifadə edilə bilər.

Tez-tez verilən suallar

3K UD karbon fiber prepreg nədir?

Əsasən bir istiqamətdə düzülmüş və qəliblənmədən əvvəl qatran matrisi ilə birləşdirilmiş 3K karbon lifli möhkəmləndirmədən istifadə edən bir prepregdir. Möhkəmləndirmənin müəyyən bir yük istiqamətinə əməl etməli olduğu kompozit hissələr üçün uyğundur.

UD və iki istiqamətli karbon lifi arasındakı fərq nədir?

UD davamlı liflərin çoxunu bir əsas istiqamət boyunca yerləşdirir. İki istiqamətli tikinti iki əsas istiqamətdə möhkəmləndirmə təmin edir. Seçim yük şəraitindən, hissənin həndəsəsindən və bitmiş komponentin laminat dizaynından asılıdır.

Materialda artıq qatran varmı?

Bəli. Bu, prepreg materialdır, yəni karbon lifi möhkəmləndirilməsi artıq qatran matrisi ilə birləşdirilib. Xüsusi qatran sistemi və qatran tərkibi seçilmiş spesifikasiya üçün təsdiqlənməlidir.

3K güc dərəcəsi ilə eynidirmi?

№ 3K karbon lifli yedəkləmənin təxmini filament sayını təsvir edir. Kompozitin yekun performansı həm də lif dərəcəsindən, qatran sistemindən, lifin həcmindən, laminatın oriyentasiyasından və sərtləşmə şəraitindən asılıdır.

Material fərdiləşdirilə bilərmi?

Bəli. Yuruis sifariş üzrə istehsalı təmin edir və nəzərdə tutulan tətbiq və istehsal prosesinə uyğun olaraq fərdiləşdirilmiş ölçü, en və digər layihə tələblərini müzakirə edə bilər.

Hansı sənayelər bu tip prepregdən istifadə edir?

Tətbiqlərə idman avadanlıqları, avtomobil komponentləri və sənaye kompozit hissələri daxil ola bilər. Material və elektrik tələbləri tətbiqə uyğun olduqda seçilmiş elektron avadanlıq strukturları karbon lifli kompozitlərdən də istifadə edə bilər.

Kotirovka sorğusu zamanı hansı məlumatları təqdim etməliyəm?

Tələb olunan eni, qalınlığı, lif quruluşu, qatran tələbi, tətbiqi, qəlibləmə üsulu və təxmin edilən miqdarın təmin edilməsi müvafiq spesifikasiyanı təyin etməyə kömək edəcəkdir. Struktur hissələri üçün, bir rəsm və ya laminat cədvəli də tələb olunan lif oriyentasiyasını təsdiqləmək üçün faydalı ola bilər.
